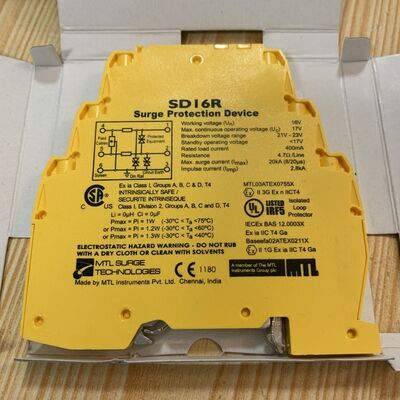

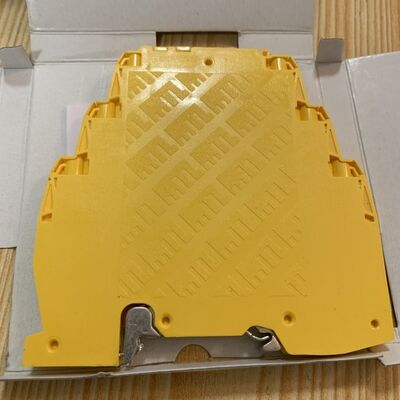

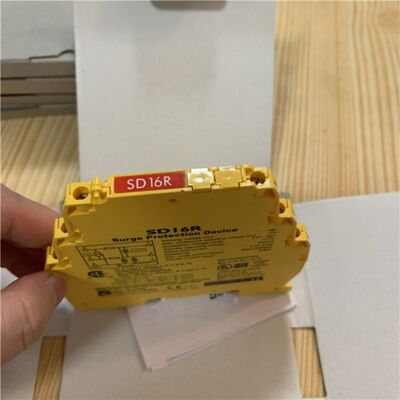

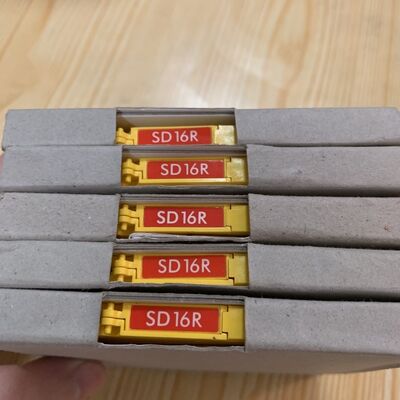

Perangkat Pelindung Lonjakan MTLSD16R MTL
Pelindung lonjakan seri MTL SD Eaton Crouse-Hinds, 11 Vac, 16 Vdc, arus lonjakan 5kA, 400mA, rel DIN bagian-T, <25V tingkat perlindungan tegangan, 12 AWG, Bandwidth tinggi
| Nama Produk |
Pelindung lonjakan seri MTL SD Eaton Crouse-Hinds
|
| Nama Produk |
Pelindung lonjakan seri MTL SD Eaton Crouse-Hinds
|
| Nomor Katalog |
SD16R
|
| Panjang/Kedalaman Produk |
99 mm
|
| Tinggi Produk |
101.3 mm
|
| Lebar Produk |
7 mm
|
| Berat Produk |
70 g
|
| Katalog Global |
SD16R
|
| Jenis Produk |
Pelindung lonjakan
|
| Klasifikasi Area |
Lokasi Berbahaya/Terklasifikasi
|
| Jenis Standar |
IECEx/ATEX
NEC/CEC
IEC
|
| Peringkat bahaya IECEx/ATEX |
Zona 2
|
| Peringkat perlindungan masuk (IP) |
IP54
|
| Metode Pemasangan |
Rel DIN bagian-T
|
| Fitur khusus |
Bandwidth tinggi
|
| Frekuensi |
50 MHz
|
| Waktu Respons |
<1ns
|
| Kategori Diuji Sesuai IEC 61643-21 |
A2, B2, C1, C2, C3, D1
|
| Penampang Konduktor AWG |
12 AWG
|
| Suhu Pengoperasian Ambien Minimum |
-40 °C
|
| Suhu Pengoperasian Ambien Maksimum |
80 °C
|
| Suhu Penyimpanan Ambien Minimum |
-40 °C
|
| Suhu Penyimpanan Ambien Maksimum |
80 °C
|
| Kelembaban |
5-95% RH (non-kondensasi)
|
| Mode Perlindungan |
Untuk melindungi peralatan dan sistem elektronik terhadap lonjakan pada kabel sinyal dan I/O
|
| Tegangan Nominal AC |
11V
|
| Tegangan Nominal DC |
16V
|
| Arus Lonjakan Pelepasan Nominal (8/20) |
5 kA
|
| Arus Impuls Petir (10/350 µs) |
2.8 kA
|
| Arus Beban Nominal |
400mA
|
| Tingkat Perlindungan Tegangan pada In |
40V
|
| Tingkat Perlindungan Tegangan pada 1kV/µS |
<25V
|
| Resistansi Seri (Ω/Garis) |
4.7Ω
|
| Arus Kebocoran Maks. |
5µA
|
| Tegangan Kontinu Maks. AC |
17V
|
Seri MTL SD Crouse-Hinds adalah serangkaian perangkat pelindung lonjakan yang menggabungkan kepadatan pengemasan yang tak tertandingi, keserbagunaan aplikasi, sirkuit hibrida yang terbukti andal, pemasangan yang mudah, dan fasilitas 'pemutusan loop' opsional – fitur yang menjadikan rangkaian solusi perlindungan lonjakan terbaik untuk peralatan proses, sistem I/O, dan jaringan komunikasi.
Kepadatan pengemasan yang sangat tinggi adalah konsekuensi dari jejak ultra-tipis untuk modul individual yang dengan demikian dapat "ganda" sebagai terminal umpan balik. Setiap modul menyediakan perlindungan lonjakan hibrida penuh untuk perlindungan loop 2 dan 3 kabel.
Model SDX
Tersedia dalam versi 7V, 16V, 32V, dan 55V (masing-masing SD07X, SD16X, SD32X, dan SD55X) cocok untuk berbagai aplikasi termasuk THC, loop 4-20mA, sistem pemadaman, dan detektor kebakaran dan gas.
Model SD
Selain banyak fitur bermanfaat yang ditawarkan oleh perangkat SDX, varian SD paket sekering/pemutus menyediakan perlindungan yang disekering terhadap arus gangguan dan metode yang nyaman untuk mengisolasi sirkuit lapangan dari sirkuit yang dilindungi tanpa memerlukan terminal pemutus tambahan. Juga disediakan koneksi ketiga di lapangan dan sisi aman pelindung untuk mengakhiri layar dengan aman ke bumi.
Model SDR
Dirancang khusus untuk memenuhi persyaratan untuk tautan data berkecepatan tinggi dengan bandwidth yang sangat tinggi. Unit SDR tersedia dalam berbagai varian tegangan yang memungkinkan berbagai sistem komunikasi dilindungi misalnya RS232, RS422, RS485, sistem bertenaga Bus, dll. Perangkat ini diklasifikasikan sebagai peralatan sederhana dan oleh karena itu dapat digunakan di area berbahaya tanpa memengaruhi sertifikasi sirkuit.
Model SD32T3, SDRTD, SDR3
Rangkaian pelindung lonjakan SD ini menawarkan tingkat perlindungan yang sangat baik pada ketiga kabel bersama dengan persyaratan jejak minimal. Ini adalah pelindung lonjakan 3-kabel paling ringkas di pasaran.
Pelindung Lonjakan MTL SD untuk Aplikasi Data & Sinyal
SD07
SD16
SD32
SD55
SD07R
SD16R
SD32R
SD55R
SD07X
SD16X
SD32X
SD55X
SD32T3
SD07R3
SD16R3
SD32R3
SD55R3
SDRTD
SDPSTN
SD150X
SD275X
