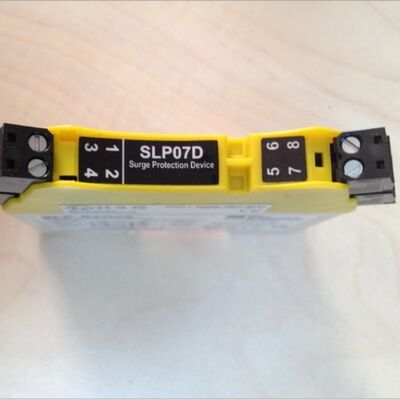

SLP07D MTL SLP Gamma di Protezione da Sovratensione per I/O Digitali e Analogici Protezione da Sovratensione
Protezione da sovratensione serie MTL SLP di Eaton Crouse-Hinds, 7V, corrente di sovratensione 10kA, 1.5A, sezione T su guida DIN, <8V livello di protezione della tensione, morsettiera a vite a spina/intestazione, 12 AWG
| Nome del prodotto |
Protezione da sovratensione serie MTL SLP di Eaton Crouse-Hinds |
| Numero di catalogo |
SLP07D |
| Dimensioni del prodotto |
90 mm (Lunghezza) × 90 mm (Altezza) × 12 mm (Larghezza) |
| Peso del prodotto |
140 g |
| Tipo di prodotto |
Protezione da sovratensione |
Specifiche tecniche
| Classificazione dell'area |
Luoghi pericolosi/classificati |
| Conformità agli standard |
IECEx/ATEX, IEC, NEC/CEC |
| Grado IP |
IP20 |
| Metodo di montaggio |
Sezione T su guida DIN |
| Frequenza |
50 MHz |
| Tempo di risposta |
<1ns |
| Categoria testata (IEC 61643-21) |
A2, B2, C1, C2, C3, D1 |
| Tipo di connessione |
Morsettiera a vite a spina/intestazione |
| Sezione trasversale del conduttore |
12 AWG |
| Temperatura di esercizio |
-40°C a 80°C |
| Temperatura di stoccaggio |
-40°C a 80°C |
| Umidità |
5-95% RH (senza condensa) |
| Modalità di protezione |
Per I/O digitali e analogici |
| Tensione nominale CC |
7V |
| Corrente di scarica nominale di sovratensione (8/20) |
10 kA |
| Corrente d'impulso di fulmine (10/350 µs) |
2.5 kA |
| Corrente di carico nominale |
1.5A |
| Livello di protezione della tensione in ingresso |
10V |
| Livello di protezione della tensione a 1kV/µS |
<8V |
| Resistenza di serie (Ω/Linea) |
1.0Ω |
| Corrente di dispersione massima |
<1µA |
| Tensione continua massima CC |
8V |
| Standard IEC |
IEC61643-21 |
Panoramica del prodotto
La serie MTL SD di Crouse-Hinds è una serie di dispositivi di protezione da sovratensione che combina densità di imballaggio senza pari, versatilità applicativa, comprovata affidabilità dei circuiti ibridi, semplice installazione e funzionalità opzionali di 'disconnessione ad anello' - caratteristiche che rendono la gamma la soluzione di protezione da sovratensione definitiva per apparecchiature di processo, sistemi I/O e reti di comunicazione.
Caratteristiche principali
- Densità di imballaggio eccezionalmente elevate con ingombro ultra-sottile
- I moduli possono funzionare come terminali di feedback
- Protezione da sovratensione ibrida completa per la protezione ad anello a 2 e 3 fili
- Circuito ibrido di comprovata affidabilità
- Semplice processo di installazione
- Funzionalità opzionali di 'disconnessione ad anello'
Varianti del prodotto
Modelli SDX: Disponibili nelle versioni 7V, 16V, 32V e 55V (rispettivamente SD07X, SD16X, SD32X e SD55X) sono adatti a un'ampia gamma di applicazioni, tra cui THC, anelli 4-20mA, sistemi di arresto e rilevatori di incendi e gas.
Modelli SD: Oltre alle numerose caratteristiche vantaggiose offerte dai dispositivi SDX, le varianti SD forniscono un pacchetto fusibile/disconnessione che offre sia una protezione fusibile contro le correnti di guasto che un metodo conveniente per isolare i circuiti sul campo dai circuiti protetti senza la necessità di terminali di disconnessione aggiuntivi. Viene inoltre fornita una terza connessione sul lato campo e sicuro del protettore per terminare in modo sicuro gli schermi a terra.
Modelli SDR: Appositamente progettati per soddisfare i requisiti per collegamenti dati ad alta velocità con una larghezza di banda estremamente elevata. Le unità SDR sono disponibili in una gamma di varianti di tensione che consentono di proteggere un'ampia gamma di sistemi di comunicazione, ad es. RS232, RS422, RS485, sistemi alimentati da bus, ecc. Questi dispositivi sono classificati come apparecchi semplici e possono quindi essere utilizzati in aree pericolose senza influire sulla certificazione del circuito.
Modelli SD32T3, SDRTD, SDR3: Questa gamma di protezioni da sovratensione SD offre eccellenti livelli di protezione su tutti e tre i fili in combinazione con requisiti di ingombro minimi. Questo è il protettore da sovratensione a 3 fili più compatto sul mercato.
Modelli di protezione da sovratensione MTL SD per applicazioni dati e segnali
SD07
SD16
SD32
SD55
SD07R
SD16R
SD32R
SD55R
SD07X
SD16X
SD32X
SD55X
SD32T3
SD07R3
SD16R3
SD32R3
SD55R3
SDRTD
SDPSTN
SD150X
SD275X
