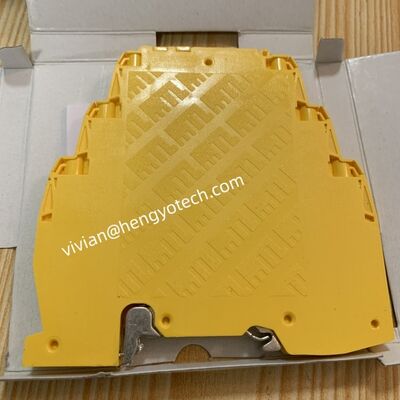

Dispositivo de Proteção contra Surtos SD16X EATON Supressor de Surtos

Nome do Produto:Protetor contra surtos da série MTL SD da Eaton Crouse-Hinds

Número do Catálogo:SD16X

Tipo de Produto: Protetor contra surtos

A série MTL SD da Crouse-Hinds é uma série de dispositivos de proteção contra surtos que combina densidades de embalagem incomparáveis, versatilidade de aplicação, circuitos híbridos comprovadamente confiáveis, instalação simples e recursos opcionais de 'desconexão de loop' – recursos que tornam a série a solução definitiva de proteção contra surtos para equipamentos de processo, sistemas de E/S e redes de comunicação.

As densidades de embalagem excepcionalmente altas são a consequência de uma pegada ultrafina para módulos individuais que podem, portanto, "dobrar" como terminais de feedback. Cada módulo fornece proteção híbrida completa contra surtos para proteção de loop de 2 e 3 fios.

Modelos SDX

Disponíveis nas versões 7V, 16V, 32V e 55V (SD07X, SD16X, SD32X e SD55X, respectivamente), são adequados para uma ampla gama de aplicações, incluindo THCs, loops de 4-20mA, sistemas de desligamento e detectores de incêndio e gás.

Modelos SD

Além dos muitos recursos benéficos oferecidos pelos dispositivos SDX, as variantes SD fornecem um pacote de fusível/desconexão que oferece proteção contra correntes de falha e um método conveniente de isolar a fiação de campo da fiação protegida sem a necessidade de terminais de desconexão adicionais. Também é fornecida uma terceira conexão no campo e no lado seguro do protetor para terminar as blindagens com segurança na terra.

Modelos SDR

Especialmente projetados para atender aos requisitos de links de dados de alta velocidade com uma largura de banda extremamente alta. As unidades SDR estão disponíveis em uma variedade de variantes de tensão, permitindo que uma ampla gama de sistemas de comunicação seja protegida, por exemplo, RS232, RS422, RS485, sistemas alimentados por barramento, etc. Esses dispositivos são classificados como aparelhos simples e, portanto, podem ser usados em áreas perigosas sem afetar a certificação do circuito.

Modelos SD32T3, SDRTD, SDR3

Esta gama de protetores contra surtos SD oferece excelentes níveis de proteção em todos os três fios, em conjunto com requisitos mínimos de espaço. Este é o protetor contra surtos de 3 fios mais compacto do mercado.

Protetor contra surtos MTL SD para aplicações de dados e sinais

SD07

SD16

SD32

SD55

SD07R

SD16R

SD32R

SD55R

SD07X

SD16X

SD32X

SD55X

SD32T3

SD07R3

SD16R3

SD32R3

SD55R3

SDRTD

SDPSTN

SD150X

SD275X

Isolador montado em backplane MTL4500

Entrada digital

MTL4501-SR 1 canal DI saída de estado sólido à prova de falhas + alarme LFD

MTL4504 1 canal DI saída de relé + alarme LFD + inversão de fase

MTL4510 4 canais DI saída de estado sólido

MTL4510B 4 canais DI saída de estado sólido multifuncional

MTL4511 1 canal DI saída de relé

MTL4513 2 canais DI saída de estado sólido

MTL4514/B 1 canal DI saída de relé + alarme LFD

MTL4516 2 canais DI saída de relé

MTL4516C 2 canais DI com saída de relé de comutação

MTL4517 2 canais DI saída de relé + alarme LFD

Saída digital

Driver de solenóide alimentado por loop MTL4521

Driver de solenóide alimentado por loop MTL4521L IIC

Driver de solenóide MTL4523 com LFD

Driver de solenóide alimentado por loop MTL4523L + LFD

Driver de solenóide MTL4523R com LFD

Driver de solenóide/alarme MTL4523V/VL com controle de tensão

Driver de solenóide operado por interruptor MTL4524

Driver de solenóide operado por interruptor MTL4524S, override de 24V

Driver de solenóide operado por interruptor MTL4525 de baixa potência

Relé operado por interruptor de 2 canais MTL4526

Entrada analógica

Repetidor de transmissor de 1 canal 2/3 fios MTL4541

Repetidor de transmissor de 1 canal MTL4541A, entrada passiva

Repetidor de transmissor de 1 canal MTL4541AS, entrada passiva, dreno de corrente

Substituição MTL4541B MTL4041B

Substituição MTL4541P MTL4041P

Repetidor de transmissor de 1 canal 2/3 fios MTL4541S, dreno de corrente

Repetidor de transmissor de 2 canais 2/3 fios MTL4544

Repetidor de transmissor de 2 canais MTL4544A, entrada passiva

Repetidor de transmissor de 2 canais MTL4544AS, entrada passiva, dreno de corrente

Substituição MTL4544B MTL4044

Repetidor de transmissor de 2/3 fios MTL4544D, saída dupla

Repetidor de transmissor de 2 canais 2/3 fios MTL4544S, dreno de corrente

Saída analógica

Driver isolador inteligente de 1 canal 4-20mA MTL4546 + LFD

Driver isolador inteligente de 1 canal 4-20mA MTL4546C + oc LFD

Driver isolador inteligente de 1 canal 4-20mA MTL4546Y + oc LFD

Driver isolador inteligente de 2 canais 4-20mA MTL4549 + LFD

Driver isolador inteligente de 2 canais 4-20mA MTL4549C + oc LFD

Driver isolador inteligente de 2 canais 4-20mA MTL4549Y + oc LFD

Entrada de temperatura

Conversor de temperatura de 1 canal MTL4575 com alarme

Conversor de temperatura de 2 canais MTL4576-RTD, RTD

Conversor de temperatura de 2 canais MTL4576-THC, THC

Isolador de 1 canal mV/THC MTL4581 para sinais de baixo nível

Pulso e vibração

Interface de sonda de vibração de 1 canal MTL4531

Isolador de pulso de 1 canal MTL4532, saída digital ou analógica

Interface de sonda de vibração de 2 canais MTL4533

Incêndio e fumaça

MTL4561 2 canais alimentados por loop, para detectores de incêndio e fumaça

Geral

Isolador fictício MTL4599

Módulo de passagem de uso geral MTL4599N

Isolador intrinsecamente seguro montado em trilho DIN MTL5500

A gama MTL5500 de isoladores de segurança intrínseca foi projetada para atender às necessidades do mercado de interface IS para projetos focados em aplicações, desde loops de instrumentos únicos até gabinetes totalmente equipados. Protegendo sinais elétricos em áreas potencialmente inflamáveis ou outras áreas perigosas. Ajudando a garantir um ambiente de trabalho seguro e protegendo os próximos de riscos de explosão.

A gama de isoladores elétricos MTL5500 tem uma caixa fina e compacta para atender a uma variedade de requisitos de espaço e a gama de opções de módulos contém dispositivos de canal único e múltiplo, o que permite ao usuário escolher a funcionalidade e a integridade necessárias sem sacrificar o espaço do gabinete. Os módulos podem ser usados para uma ampla variedade de tarefas de interface para instrumentação de processo.

Toda a fiação de sinal é feita por meio de conectores removíveis, o que facilita a instalação rápida e os procedimentos de manutenção simples.

MTL5018AC

MTL5501-SR

MTL5510

MTL5510B

MTL5511

MTL5513

MTL5514

MTL5514D

MTL5516C

MTL5517

MTL5521

MTL5522

MTL5523

MTL5523V

MTL5524

MTL5525

MTL5526

MTL5541

MTL5541A

MTL5541AS

MTL5541S

MTL5544

MTL5544A

MTL5544AS

MTL5544D

MTL5544S

MTL5546

MTL5546Y

MTL5549

MTL5549Y

MTL5573

MTL5575

MTL5576-RTD

MTL5576-THC

MTL5581

MTL5582

MTL5582B

MTL5531

MTL5532

MTL5561

MPA5500

MTL5051

MTL5053

MTL5314

MTL5599
