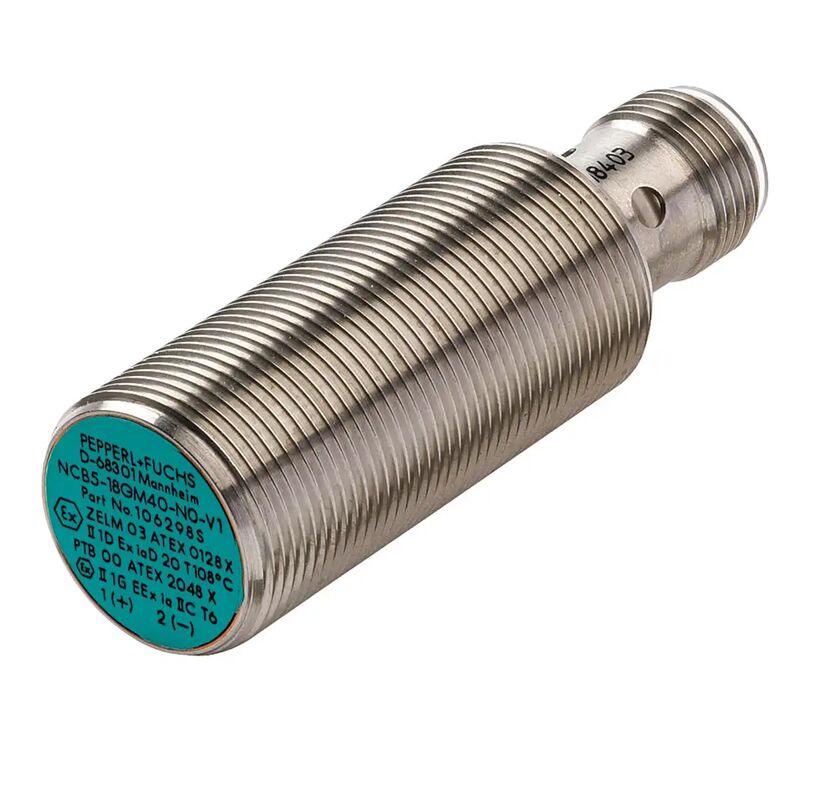

مستشعر حثي من Pepperl+Fuchs NCB8-18GM40-N0-V1
يتميز مستشعر التقارب الحثي هذا القابل للتركيب بشكل مسطح بمسافة تشغيل اسمية تبلغ 8 مم مع خرج NAMUR ووظيفة تبديل مغلقة عادةً (NC). معتمد لـ SIL 2 وفقًا لـ IEC 61508، وهو مصمم لتطبيقات الأتمتة الصناعية والسلامة المتطلبة.
هام:يجب تشغيل مستشعرات NAMUR باستخدام مضخمات مفاتيح معتمدة (مثل حواجز العزل من نظام K من Pepperl+Fuchs). لا يمكن توصيل هذا المستشعر مباشرة بمدخلات PLC القياسية.
المواصفات الرئيسية
| المعلمة |
القيمة |
| الموديل |
NCB8-18GM40-N0-V1 |
| العلامة التجارية |
Pepperl+Fuchs |
| نوع المنتج |
مستشعر تقارب حثي / مستشعر NAMUR |
| وظيفة التبديل |
مغلق عادةً (NC) |
| نوع الخرج |
NAMUR (2 سلك) |
| مسافة التشغيل الاسمية (sn) |
8 مم |
| التركيب |
مسطح (محمي) |
| مسافة التشغيل المؤكدة (sa) |
0 ... 6.48 مم |
| مسافة التشغيل الفعلية (sr) |
7.2 ... 8.8 مم نموذجي 8 مم |
| الجهد الاسمي |
8.2 فولت (مقاومة داخلية تقريبًا 1 كيلو أوم) |
| تردد التبديل |
0 ... 1500 هرتز |
| التباعد |
1 ... 15٪ نموذجي 5٪ |
| حماية القطبية العكسية |
نعم |
| حماية من قصر الدائرة |
نعم |
| استهلاك التيار (لا يوجد هدف) |
≥ 2.2 مللي أمبير |
| استهلاك التيار (الهدف موجود) |
≤ 1 مللي أمبير |
| مؤشر حالة التبديل |
LED متعدد الفتحات، أصفر |
السلامة الوظيفية والموثوقية
| المعلمة |
القيمة |
| مستوى سلامة التكامل (SIL) |
SIL 2 وفقًا لـ IEC 61508 |
| MTTFd |
2660 سنة |
| وقت المهمة (TM) |
20 سنة |
| تغطية التشخيص (DC) |
0٪ |
هذا المستشعر معتمد للاستخدام في التطبيقات المتعلقة بالسلامة حتى SIL 2 وفقًا لـ IEC 61508. لتحقيق سلامة أعلى (حتى SIL 3)، يمكن استخدام مستشعرين في تكوين متكرر.
المواصفات الميكانيكية والبيئية
| المعلمة |
القيمة |
| مادة الهيكل |
فولاذ مقاوم للصدأ 1.4305 / AISI 303 |
| مادة وجه الاستشعار |
PBT |
| درجة الحماية |
IP66 / IP67 |
| درجة حرارة البيئة المحيطة |
-25 ... 100 درجة مئوية (-13 ... 212 درجة فهرنهايت) |
| درجة حرارة التخزين |
-40 ... 100 درجة مئوية (-40 ... 212 درجة فهرنهايت) |
| نوع التوصيل |
موصل قابس، M12 × 1، 4 سنون |
| القطر |
18 مم |
| الطول |
40 مم |
| نطاق التسليم |
2 صمولة ذاتية القفل |
عوامل تقليل المواد
| المادة |
عامل التقليل |
| الألومنيوم (rAl) |
0.39 |
| النحاس (rCu) |
0.36 |
| الفولاذ المقاوم للصدأ (r304) |
0.71 |
خصائص الخرج
| الشرط |
إشارة الخرج |
| الهدف غير مكتشف (لا يوجد معدن) |
استهلاك التيار ≥ 2.2 مللي أمبير |
| الهدف مكتشف (يوجد معدن) |
استهلاك التيار ≤ 1 مللي أمبير |
يتبع الخرج معايير NAMUR EN 60947-5-6:2000 و IEC 60947-5-6:1999.
اعتمادات المناطق الخطرة
| الشهادة |
مستوى حماية المعدات |
رقم الشهادة |
| ATEX |
Ga, Gb, Da |
PTB 00 ATEX 2048 X |
| IECEx |
Ga, Gb, Da, Mb |
IECEx PTB 11.0037X |
| UL |
موقع خطير |
E501628 |
| UL |
موقع عادي |
E87056 |
| CCC |
موقع خطير |
2020322315002255 |
| NEPSI |
- |
GYJ16.1393X |
| ANZEx |
- |
18.3018X |
| البحرية |
DNVGL |
TAA00001A5 |
مناسب لـ:
- مناطق الغاز الخطرة: المنطقة 0، 1، 2 (مستوى حماية المعدات Ga, Gb)
- مناطق الغبار الخطرة: المنطقة 20، 21، 22 (مستوى حماية المعدات Da)
- التعدين: مستوى حماية المعدات Mb
الميزات الرئيسية
استشعار عالي الأداء
استشعار مسطح 8 مم بتصميم محمي للتطبيقات التي تتطلب مساحة محدودة، وتردد تبديل 1500 هرتز للأهداف سريعة الحركة، وتشغيل آمن مغلق عادةً (NC).
خرج NAMUR (2 سلك)
خرج NAMUR وفقًا لـ EN 60947-5-6 / IEC 60947-5-6 مع توصيل بسلكين لتطبيقات السلامة الجوهرية. يجب تشغيله باستخدام مضخمات مفاتيح NAMUR معتمدة.
سلامة وظيفية SIL 2
معتمد لـ SIL 2 وفقًا لـ IEC 61508 مع MTTFd يبلغ 2660 عامًا ووقت مهمة 20 عامًا لنشر أنظمة السلامة طويلة الأجل.
بناء متين
هيكل من الفولاذ المقاوم للصدأ (AISI 303) مع وجه استشعار من PBT، وتصنيف حماية IP66/IP67، ونطاق درجة حرارة واسع (-25 درجة مئوية إلى +100 درجة مئوية) للظروف القاسية.
موصل M12
موصل M12 ذو 4 سنون لتركيب واستبدال سريع، متوافق مع أسلاك M12 القياسية.
ميزات الحماية
حماية من القطبية العكسية، وحماية من قصر الدائرة، وملاءمة لتقنية 2:1 دون الحاجة إلى ديود حماية القطبية العكسية.
التطبيقات
| الصناعة |
أمثلة التطبيق |
| النفط والغاز |
مراقبة الموضع، تغذية راجعة للصمامات في المناطق الخطرة، منصات بحرية |
| الكيميائية / الصيدلانية |
مراقبة مستوى الخزان، اكتشاف موضع المعدات في الأجواء المتفجرة |
| أتمتة العمليات |
أنظمة الإغلاق الآمن، مراقبة الحدود بمتطلبات SIL 2 |
| البحرية / البحرية |
معتمد من DNVGL للتطبيقات البحرية مع استشعار مقاوم للتآكل |
| بناء الآلات |
اكتشاف نهاية الشوط، التحكم في تحديد المواقع مع موصل M12 للاستبدال السريع |
| أنظمة الأدوات الآلية للسلامة (SIS) |
مفاتيح حدود مصنفة لـ SIL2 لأنظمة الإغلاق في حالات الطوارئ |
حالات الاستخدام النموذجية
- مراقبة موضع الصمامات والبوابات والمشغلات في المناطق الخطرة (غاز المنطقة 0/1/2، غبار المنطقة 20/21/22)
- اكتشاف نهاية الشوط للمشغلات الخطية والناقلات في البيئات القاسية
- مراقبة سرعة المعدات الدوارة (تردد تبديل يصل إلى 1500 هرتز)
- مراقبة الإغلاق الآمن لأبواب الوصول إلى الآلات مع الامتثال لـ SIL 2
- التطبيقات البحرية مع شهادة DNVGL لمعدات السفن
مضخمات المفاتيح والملحقات المتوافقة (مطلوبة)
يجب تشغيل مستشعرات NAMUR باستخدام مضخمات مفاتيح معتمدة. تشمل الملحقات الموصى بها من Pepperl+Fuchs:
| الملحق |
الموديل |
الوصف |
| مضخم طرفي |
KCD2-E2L |
مضخم طرفي أحادي القناة مع اكتشاف انقطاع الخط، مدخل لمستشعرات NAMUR، جهد تغذية 24 فولت تيار مستمر |
| مضخم طرفي |
|
حاجز عزل أحادي القناة، تغذية 24 فولت تيار مستمر، خرج مرحل، اكتشاف خطأ في الخط، SIL 2، عرض 12.5 مم |
| موصل الكابل |
V1-G-N-2M-PUR |
سلك أنثى، M12 مستقيم، 2 سنون، كابل PUR أزرق، NAMUR، 2 متر |
| موصل الكابل |
V1-W-N-2M-PUR |
سلك أنثى، M12 بزاوية، 2 سنون، كابل PUR أزرق، NAMUR، 2 متر |
| شريحة تركيب |
BF 18 |
شريحة تركيب لمستشعرات 18 مم |
| قوس تثبيت |
CPZ18B03 |
قوس تثبيت مع صمولة دوارة |
اتصل بنا للحصول على توصيات المضخمات بناءً على متطلبات تطبيقك.
المعايير والامتثال
| المعيار |
الوصف |
| EN 60947-5-6:2000 |
معيار مستشعر NAMUR |
| IEC 60947-5-6:1999 |
معيار مستشعر NAMUR |
| EN IEC 60947-5-2 |
معيار مفتاح التقارب |
| NE 21:2007 |
التوافق الكهرومغناطيسي |
| IEC 61508 |
السلامة الوظيفية - معتمد لـ SIL 2 |
معلومات الطلب
| البند |
التفاصيل |
| الشركة المصنعة |
Pepperl+Fuchs SE |
| رقم القطعة |
NCB8-18GM40-N0-V1 |
| رقم القطعة البديل |
103595 |
| حالة المنتج |
نشط / متوفر في المخزون |
| بلد المنشأ |
إندونيسيا |
| التعبئة والتغليف |
صندوق مختوم من المصنع |
| رمز النظام المنسق (HS Code) |
8543.70.9860 |
| ECLASS 13.0 |
27274001 |
| ETIM 9.0 |
EC002714 |
| UNSPSC 12.1 |
39121550 |
مرجع التسعير
| الكمية |
سعر الوحدة (دولار أمريكي) |
| 1 |
122.65 دولار |
| 10 |
111.16 دولار |
| 25 |
107.32 دولار |
الأسعار هي للمرجع فقط؛ اتصل بنا للحصول على أسعار الكميات الحالية.
الفوائد الرئيسية
السلامة الجوهرية
خرج NAMUR مع اعتماد ATEX/IECEx للاستخدام في المناطق الخطرة (غاز المنطقة 0/1/2، غبار المنطقة 20/21/22)
السلامة الوظيفية
معتمد لـ SIL 2 للتطبيقات الحرجة للسلامة حتى SIL 2
متانة استثنائية
هيكل من الفولاذ المقاوم للصدأ + تصنيف IP66/IP67 للبيئات القاسية
نطاق درجة حرارة واسع
-25 درجة مئوية إلى +100 درجة مئوية لظروف التشغيل القصوى
اكتشاف عالي السرعة
تردد تبديل 1500 هرتز للأهداف سريعة الحركة
عمر خدمة طويل
MTTFd يبلغ 2660 عامًا مع وقت مهمة 20 عامًا
اعتمادات عالمية
ATEX، IECEx، UL، CCC، NEPSI، ANZEx، KCC - مستشعر واحد للاستخدام في جميع أنحاء العالم
معتمد للاستخدام البحري
معتمد من DNVGL للتطبيقات البحرية
تركيب سريع
موصل M12 للاستبدال السريع - لا حاجة لتعرية الأسلاك
موثوقية مثبتة
Pepperl+Fuchs - رائد موثوق في المستشعرات الصناعية
تركيب مسطح
مسافة استشعار 8 مم مع إمكانية التركيب المسطح
تشغيل مغلق عادةً
تكوين خرج آمن
الدعم الفني
اتصل بنا لـ:
- المواصفات الفنية وورقات البيانات الكاملة
- أسعار الكميات والتوافر
- توصيات مضخمات المفاتيح المتوافقة (KCD2-E2L، إلخ)
- أسلاك M12 (V1-G-N-2M-PUR، V1-W-N-2M-PUR)
- إرشادات التركيب والأسلاك
- وثائق السلامة الوظيفية
- دعم هندسة تطبيقات المناطق الخطرة
