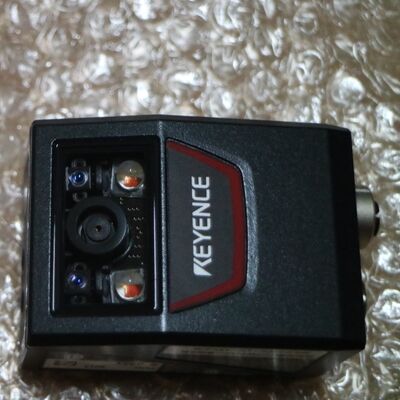

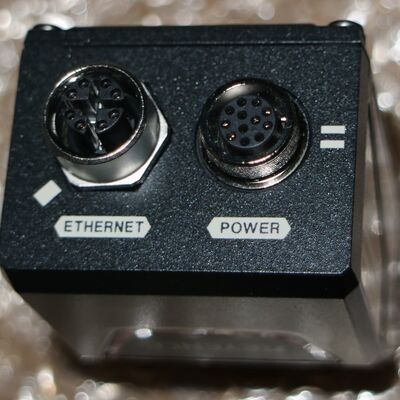

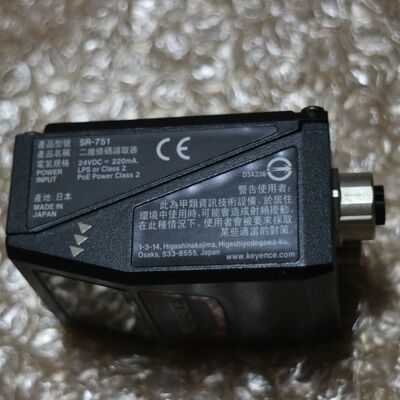

SR-751 Keyence Hautes performances Compact Liseur de code 1D et 2D compatible Ethernet Liseur de code 2D Type à distance moyenne

Modèle

Le numéro SR-751

Le type

Type de milieu de gamme

Récepteur

Capteur

Capteur d'image CMOS

Nombre de pixels

752 x 480 pixels

Éclairage

Source lumineuse

LED rouge

Pointeur laser

Laser semi-conducteur visible, longueur d'onde 660 nm

Produits

60 μW

Durée de l'impulsion

200 μs

Classe laser

Produit laser de classe 1 (CEI60825-1, FDA (CDRH) partie 1040.10^*1)

Spécifications de lecture

2D

0Une.19 mm.0.007 "

Code à barres

0.127 mm0.005 "

2D

Le code de l'établissement est le code de l'établissement.

Code à barres

Le code de référence est le code de référence de l'État membre de l'expédition.
CODE93,2of5 (Industriel 2of5), COOP 2of5, Trioptique CODE39

Résultats de l'analyse

45 à 165 mm1.77" à 6.50"
(Taille de cellule = 0,5 mm0.02 ")

Code à barres

45 à 195 mm1.77" à 7.68"
(largeur de la barre étroite = 0,5 mm0.02 ")

Distance focale

100 mm3.94 "

Champ de vision (à distance focale)

70.6 x 45,0 mm2.78" x 1.77"

Spécifications de sortie et d'entrée

Nombre d'entrées

2

Type d'entrée

Entrée de tension bidirectionnelle

Nombre maximal

26.4 VDC

Voltage de mise sous tension minimum

15 VDC

Courant d'arrêt maximal

0.2 mA ou moins

Nombre de sorties

3

Type de sortie

Sortie du relais photo MOS

Nombre maximal

30 VDC

Courant de charge maximal

1 sortie: 50 mA ou moins, total de 3 sorties: 100 mA ou moins

Courant de fuite lorsqu'il est éteint

0.1 mA ou moins

Voltage résiduel lorsqu'il est allumé

d'une puissance de 1 V ou moins

Norme de communication

Le nombre de points de contact doit être déterminé en tenant compte de l'évolution de la fréquence.

Protocole pris en charge

Les services de téléphonie mobile sont fournis par les fournisseurs de services de téléphonie mobile.^*2, PROFINET^*3, protocole MC, studio KV

Norme de communication

Conforme à la norme RS-232C

Vitesse de transmission

9600, 19200, 38400, 57600, 115200 points de référence

Protocole pris en charge

Non-procédural, protocole MC, SYSWAY, studio KV

Rating

Voltage de puissance

Port de commande: 24 VDC ± 10% ou port Ethernet: PoE TypeA/B 36 à 57 V (impossible d'alimenter en même temps)^*4

Consommation en cours

Port de commande: 220 mA (lorsqu'une alimentation 24 VDC est utilisée)
Port Ethernet: classe de puissance PoE 2^{* 5}

Résistance environnementale

Classification de l'enceinte

Pour la protection contre la corrosion

Lumière ambiante

La lumière du soleil: 10 000 lux, la lampe à incandescence: 6 000 lux, la lampe fluorescente: 2 000 lux

Température ambiante

0 à + 45 °C32 à 113 °F

Humidité relative

35 à 95% RH (pas de condensation)

Température de stockage

-10 à +50 °C14 à 122 °F

Humidité relative du stockage

35 à 95% RH (pas de condensation)

Environnement de fonctionnement

Aucune poussière ou gaz corrosifs

Résistance aux vibrations

10 à 55 Hz, double amplitude 1,5 mm0.06 ", 55 à 500 Hz, Accélération 5G, 3 heures dans chacune des directions X, Y et Z

Le poids

Environ 160 g.
