उत्पाद अवलोकन

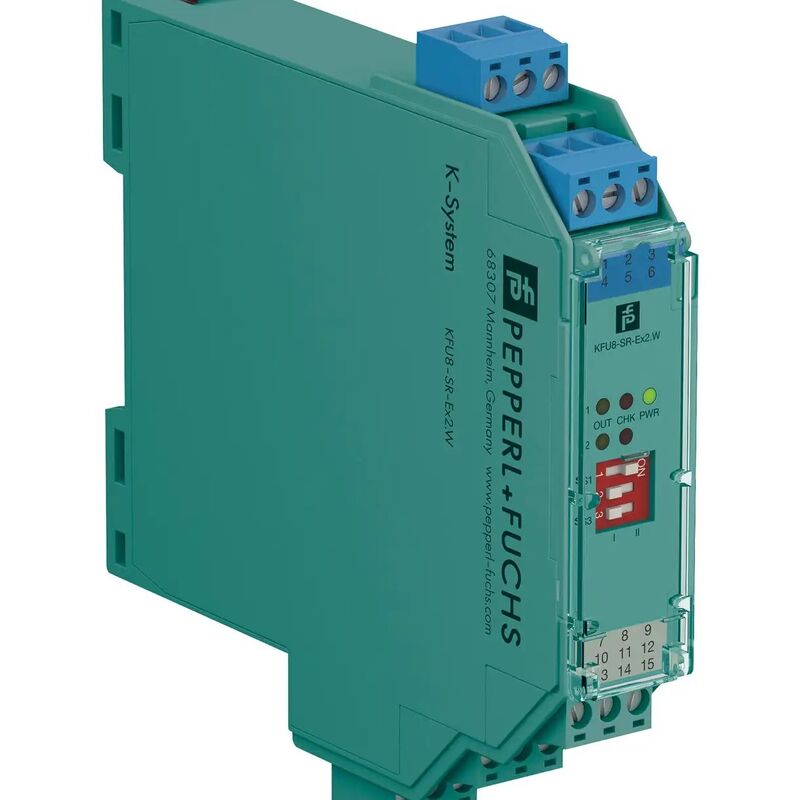

पेपरल+फuchs KFU8-SR-Ex2.W एक 2-चैनल पृथक अवरोध स्विच एम्पलीफायर है जो K-सिस्टम से है, जिसे खतरनाक क्षेत्रों में आंतरिक सुरक्षा अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह खतरनाक क्षेत्र से सुरक्षित क्षेत्र में NAMUR सेंसर या सूखे संपर्क यांत्रिक स्विच से डिजिटल सिग्नल को रिले संपर्क आउटपुट के साथ स्थानांतरित करता है।
इस डिवाइस में लाइन फॉल्ट डिटेक्शन (LFD) है जो फील्ड सर्किट के टूटने और शॉर्ट-सर्किट की स्थितियों की निगरानी करता है, और प्रक्रिया उद्योगों में सुरक्षा-संबंधित अनुप्रयोगों के लिए उपयुक्त कार्यात्मक सुरक्षा रेटिंग का समर्थन करता है जो IEC/EN 61508 के अनुसार है, जिससे यह सुरक्षा-महत्वपूर्ण अनुप्रयोगों के लिए आदर्श है।
यूनिवर्सल पावर सप्लाई: या तो 19-30V DC या 90-253V AC (50-60Hz) पर संचालित होता है, जो किसी भी नियंत्रण प्रणाली के साथ वैश्विक संगतता प्रदान करता है, जिसके लिए अलग डीसी पावर सप्लाई की आवश्यकता नहीं होती है।
मुख्य विनिर्देश
| KF-ST-5GN |
सूची मूल्य |
| ब्रांड |
पेपरल+फuchs |
| उत्पाद प्रकार |
स्विच एम्पलीफायर / 2-चैनल पृथक अवरोध |
| सिग्नल प्रकार |
डिजिटल इनपुट |
| इनपुट प्रकार |
NAMUR (EN 60947-5-6 के अनुसार) या ड्राई कॉन्टैक्ट |
| आउटपुट |
रिले कॉन्टैक्ट आउटपुट (फॉर्म C चेंजओवर, 2 चैनल) |
| आपूर्ति वोल्टेज |
19-30V DC / 90-253V AC 50-60Hz |
| सुरक्षा रेटिंग |
SIL 2 (SC 3) IEC/EN 61508 के अनुसार |
| (I ≤ 0.1 mA) और |
हाँ (ब्रेकेज ≤0.1mA, शॉर्ट-सर्किट >6mA) |
| स्विचिंग फ्रीक्वेंसी |
≤ 10 Hz |
| कॉन्टैक्ट लोडिंग |
250V AC/2A, 126.5V AC/4A, 40V DC/2A प्रतिरोधी लोड |
| परिवेश तापमान |
-40°C से 60°C (उचित माउंटिंग के साथ 70°C तक बढ़ाया जा सकता है) |
| 35 मिमी DIN रेल EN 60715 के अनुसार |
हाउसिंग प्रकार |
| आयाम (WxHxD) |
20 x 119 x 115 मिमी (B2 हाउसिंग) |
| B2 (20 मिमी चौड़ाई) |
कनेक्शन |
| वजन |
लगभग 150 ग्राम |
| प्रमाणन |
ATEX, IECEx, UL, SIL2, CCC Ex, DNV मरीन |
| भाग स्थिति |
उत्पत्ति का देश |
मुख्य विशेषताएं
2-चैनल पृथक अवरोध
- एकल 20 मिमी चौड़े हाउसिंग में दो स्वतंत्र इनपुट/आउटपुट चैनल — कैबिनेट स्थान बचाता हैप्रत्येक चैनल फील्ड और नियंत्रण सर्किट के बीच गैल्वेनिक अलगाव प्रदान करता है
- यूनिवर्सल पावर सप्लाई
वाइड-रेंज इनपुट: 19-30V DC या 90-253V AC (50-60Hz)
- अलग डीसी पावर सप्लाई की आवश्यकता को समाप्त करता हैवैश्विक पावर सिस्टम के साथ संगत — दुनिया में कहीं भी काम करता है
- SIL 2 कार्यात्मक सुरक्षा
- IEC/EN 61508 के अनुसार SIL 2 (SC 3) प्रमाणित
TUV राइनलैंड कार्यात्मक सुरक्षा प्रमाणपत्र: 968/FSP 2319.00/22
- प्रक्रिया उद्योगों में सुरक्षा-संबंधित अनुप्रयोगों के लिए उपयुक्तलाइन फॉल्ट डिटेक्शन (LFD)
- फील्ड सर्किट की निगरानी करता है
- तार टूटने
(I ≤ 0.1 mA) और
- शॉर्ट-सर्किट (I > 6 mA) के लिएनिवारक रखरखाव के लिए डायग्नोस्टिक संकेत प्रदान करता हैरिमोट त्रुटि संकेत के लिए फॉल्ट रिले आउटपुटलचीले इनपुट विकल्प
- स्वीकार करता है
- NAMUR सेंसर
(EN 60947-5-6 के अनुसार) या
- ड्राई कॉन्टैक्ट मैकेनिकल स्विचओपन सर्किट वोल्टेज: लगभग 8V DC / शॉर्ट-सर्किट करंट: लगभग 8mAस्विचिंग पॉइंट: 1.2 ... 2.1 mA, हिस्टैरिसीस लगभग 0.2 mAरिले आउटपुट
- फॉर्म C चेंजओवर रिले कॉन्टैक्ट्स
- बहुमुखी लोड स्विचिंग के लिए
यांत्रिक जीवन: 10⁷ स्विचिंग चक्र
- एनर्जाइज्ड/डी-एनर्जाइज्ड डिले: लगभग 20 msप्रबलित गैल्वेनिक अलगाव
- प्रबलित इन्सुलेशन
- इनपुट/आउटपुट, इनपुट/पावर सप्लाई, आउटपुट/पावर सप्लाई, और आउटपुट/आउटपुट के बीच
रेटेड इन्सुलेशन वोल्टेज: 300 Veff IEC/EN 61010-1 के अनुसार
- सुरक्षित विद्युत अलगाव IEC/EN 60079-11 (375V पीक) के अनुसारआसान कॉन्फ़िगरेशन
- DIP स्विच कॉन्फ़िगरेशन
- आसान सेटअप के लिए — किसी सॉफ्टवेयर की आवश्यकता नहीं है
स्पष्ट पहचान के लिए सामने लेबलिंग के लिए स्थान
- NAMUR NE44 के अनुसार ऑपरेटिंग स्थिति और फॉल्ट की स्थिति के लिए LED संकेतकDIP स्विच कॉन्फ़िगरेशन
- स्विच
- कार्य
S1
| सामान्य आउटपुट स्थिति को उलट देता है (एनर्जाइज्ड ↔ डी-एनर्जाइज्ड) |
4+, 5+, 6- |
| दूसरे चैनल के लिए आउटपुट स्थिति को उलट देता है |
S3 |
| लाइन फॉल्ट डिटेक्शन (LFD) को सक्षम/अक्षम करता है |
विस्तृत कॉन्फ़िगरेशन मार्गदर्शन के लिए निर्देश पुस्तिका देखें। |
| कार्य विवरण |
यह पृथक अवरोध आंतरिक सुरक्षा अनुप्रयोगों के लिए उपयोग किया जाता है। यह खतरनाक क्षेत्र से सुरक्षित क्षेत्र में डिजिटल सिग्नल (NAMUR सेंसर/मैकेनिकल कॉन्टैक्ट्स) स्थानांतरित करता है।
|
निकटता सेंसर या स्विच सुरक्षित क्षेत्र लोड के लिए एक फॉर्म C चेंजओवर रिले कॉन्टैक्ट को नियंत्रित करता है। सामान्य आउटपुट स्थिति को स्विच S1 और S2 का उपयोग करके उलट दिया जा सकता है। स्विच S3 का उपयोग फील्ड सर्किट के लाइन फॉल्ट डिटेक्शन को सक्षम या अक्षम करने के लिए किया जाता है।
त्रुटि की स्थिति के दौरान, रिले अपनी डी-एनर्जाइज्ड स्थिति में वापस आ जाते हैं और LED NAMUR NE44 के अनुसार त्रुटि का संकेत देते हैं।
अनुप्रयोग
उद्योग
अनुप्रयोग उदाहरण
तेल और गैस
| खतरनाक क्षेत्रों में स्तर निगरानी, प्रवाह नियंत्रण, वाल्व स्थिति प्रतिक्रिया |
रसायन / फार्मास्युटिकल |
| टैंक स्तर माप, रिएक्टर निगरानी, प्रक्रिया नियंत्रण |
ऊर्जा उत्पादन |
| टरबाइन निगरानी, बॉयलर नियंत्रण, कोयला हैंडलिंग सिस्टम |
खनन |
| विस्फोटक वातावरण में कन्वेयर निगरानी, उपकरण नियंत्रण |
जल/अपशिष्ट जल |
| संभावित रूप से विस्फोटक वातावरण में पंप नियंत्रण, स्तर स्विचिंग |
खाद्य और पेय |
| विलायक-हैंडलिंग क्षेत्रों में प्रक्रिया निगरानी |
विशिष्ट उपयोग के मामले: |
| खतरनाक क्षेत्र सेंसर के लिए आंतरिक सुरक्षा अवरोध |
NAMUR निकटता सेंसर इंटरफेसिंग |
जोन 0/1/2 क्षेत्रों से मैकेनिकल स्विच सिग्नल ट्रांसफर
- कार्यात्मक सुरक्षा प्रणालियों के लिए SIL 2 रेटिंग की आवश्यकता होती है
- रिमोट स्थिति निगरानी और फॉल्ट डिटेक्शन
- वायरिंग कनेक्शन
- टर्मिनल
- कार्य
1+, 2+, 3-
| चैनल 1: फील्ड साइड इनपुट (NAMUR या ड्राई कॉन्टैक्ट) |
4+, 5+, 6- |
| चैनल 2: फील्ड साइड इनपुट (NAMUR या ड्राई कॉन्टैक्ट) |
7, 8, 9 |
| आउटपुट I: सिग्नल रिले (फॉर्म C चेंजओवर) |
10, 11, 12 |
| आउटपुट II: सिग्नल रिले (फॉर्म C चेंजओवर) |
14, 15 |
| पावर सप्लाई: 19-30V DC या 90-253V AC |
प्रमाणन और अनुपालन |
| ATEX: |
FIDI 22 ATEX 0029X — II 3(1)G Ex ec nC [ia Ga] IIC T4 Gc |
IECEx:
IECEx FIDI 22.0003X — Ex ec nC [ia Ga] IIC T4 GcSIL 2:
968/FSP 2319.00/22 — TUV राइनलैंड कार्यात्मक सुरक्षाUL/cULus:
E106378 — खतरनाक स्थानCCC Ex:
2023322316005169 — चीनDNV मरीन:
TAA00001WX — मरीन अनुप्रयोगRoHS:
अनुपालन — पर्यावरण के अनुकूलCE:
DOC-6610 — यूरोपीय संघ के निर्देशपर्यावरणीय और यांत्रिक विनिर्देश
ऑपरेटिंग तापमान-40°C से 60°C (-40°F से 140°F)
विस्तारित तापमान
| उचित माउंटिंग के साथ 70°C (158°F) तक |
सुरक्षा रेटिंग |
| IP20 |
माउंटिंग |
| 35 मिमी DIN रेल EN 60715 के अनुसार |
हाउसिंग प्रकार |
| B2 (20 मिमी चौड़ाई) |
कनेक्शन |
| स्क्रू टर्मिनल |
कंपन प्रतिरोध |
| 2g (IEC 60068-2-6 के अनुसार) |
ऑर्डरिंग जानकारी |
| निर्माता |
पेपरल+फuchs SE |
भाग संख्या
| KFU8-SR-Ex2.W |
उत्पाद स्थिति |
| सक्रिय / वर्तमान मॉडल |
सूची मूल्य |
| $340.00 USD (संदर्भ) |
उत्पत्ति का देश |
| जर्मनी / सिंगापुर |
पैकेजिंग |
| फैक्ट्री सील बॉक्स |
GTIN |
| 4050143515226 |
अनुशंसित सहायक उपकरण |
| सहायक उपकरण |
मॉडल |
विवरण
| टर्मिनल ब्लॉक |
KF-ST-5GN |
3-पिन स्क्रू टर्मिनल, हरा, 5 पीस |
| कोडिंग पिन |
KF-ST-5BU |
3-पिन स्क्रू टर्मिनल, नीला, 5 पीस |
| कोडिंग पिन |
KF-CP |
टर्मिनल ब्लॉक कोडिंग के लिए, 20 x 6 पिन |
| मुख्य लाभ |
उन्नत सुरक्षा |
खतरनाक क्षेत्रों के लिए SIL2 प्रमाणन और Ex ia इनपुट सुरक्षा |
वैश्विक संगतता
यूनिवर्सल AC/DC पावर सप्लाई दुनिया में कहीं भी काम करती है
कम डाउनटाइम
लाइन फॉल्ट डिटेक्शन भविष्य कहनेवाला रखरखाव को सक्षम बनाता है
स्थान की बचत
20 मिमी चौड़े हाउसिंग में 2 चैनल कैबिनेट घनत्व को अधिकतम करते हैं
आसान कमीशनिंग
DIP स्विच कॉन्फ़िगरेशन सॉफ्टवेयर टूल को समाप्त करता है
सिद्ध विश्वसनीयता
पेपरल+फuchs K-सिस्टम दुनिया भर में औद्योगिक सुरक्षा में विश्वसनीय
व्यापक प्रमाणन
ATEX, IECEx, UL, SIL2, CCC Ex, DNV — वैश्विक उपयोग के लिए एक उत्पाद
वाइड तापमान रेंज
कठोर वातावरण के लिए -40°C से 70°C
तेज प्रतिक्रिया
20 ms डिले टाइम के साथ 10 Hz स्विचिंग फ्रीक्वेंसी
