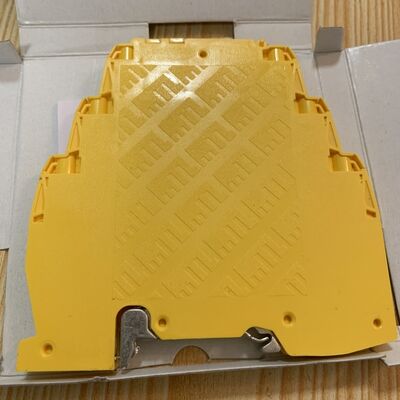

Eaton SD16X 2.2Ω Baixa Resistência 25MHz Alta Largura de Banda 20kA Dispositivo de Proteção contra Surge para Loops de 4-20mA

O MTL SD16X é um dispositivo de proteção contra surtos (SPD) de alto desempenho e baixa resistência da Série MTL SD da Eaton Crouse-Hinds, projetado especificamente para circuitos de sinal de 16V CC / 11V CA que requerem impedância série mínima. Com uma resistência série ultrabaixa de apenas 2,2 Ω por linha e uma ampla largura de banda de 25MHz, o SD16X é a solução ideal para proteger instrumentação sensível, incluindo entradas de termopar (THC), loops 4-20mA, sistemas de desligamento de emergência e detectores de incêndio e gás em ambientes de controle de processos industriais.

Como parte da série SDX (versão de baixa resistência), este dispositivo oferece proteção híbrida completa contra surtos sem o recurso adicional de fusível/desconexão encontrado nos modelos SD padrão, tornando-o a escolha perfeita para aplicações onde a baixa resistência do loop é crítica para a precisão da medição.

O SD16X é particularmente adequado para aplicações onde a tensão máxima de trabalho do sistema é de até 16V CC, fornecendo proteção ideal sem comprometer a integridade do sinal.

Instruções de Montagem

• Encaixe o SD16X no trilho DIN padrão de chapéu superior de 35 mm até que ele clique firmemente no lugar
• Garanta aterramento adequado através do trilho DIN (automático ao montar em trilho aterrado)
• A pegada ultrasslim permite montagem lado a lado de alta densidade

Instruções de Fiação

O SD16X possui dois terminais para proteção de loop de 2 fios:

• Terminal 1: Sinal/alimentação positivo (+) do lado do campo
• Terminal 2: Sinal/alimentação negativo (-) do lado do campo

Observações Importantes

• O dispositivo é conectado em série com o circuito protegido
• Resistência série de 2,2Ω é adicionada ao loop - adequada para a maioria das aplicações 4-20mA e de termopar
• O dispositivo fornece nenhum recurso de fusível/desconexão (use o SD16 se a desconexão for necessária)
• Siga os códigos elétricos locais para instalação adequada
• Compatível com transmissores 4-20mA convencionais e inteligentes

• Confiabilidade Eaton MTL: A MTL é líder globalmente reconhecida em segurança intrínseca e proteção contra surtos para controle de processos industriais.
• Baixa Resistência Líder na Indústria com Alta Largura de Banda: Com apenas 2,2 Ω por linha e largura de banda de 25 MHz, o SD16X oferece desempenho ideal.
• Aprovações Abrangentes para Áreas Perigosas: Com certificações ATEX, IECEx, UL, CSA e CCC Ex para instalação mundial.
• Garantia de 10 Anos: Apoiado pela garantia líder na indústria da Eaton MTL para confiabilidade a longo prazo.
• Parte de um Sistema de Proteção Completo: Integra-se perfeitamente com a plataforma completa da Série MTL SD.

Preço de Referência: Aproximadamente £150,00 por unidade (sujeito a alterações)

Garantia: Garantia do fabricante de 10 anos

O Protetor contra Surtos MTL SD16X oferece proteção confiável e de alto desempenho para circuitos de sinal de 16V CC/11V CA, com otimização especial para loops 4-20mA e aplicações de termopar. Com sua resistência série ultrabaixa de 2,2 Ω, largura de banda de 25 MHz, capacidade de surto de 20 kA e certificações abrangentes para áreas perigosas, o SD16X é a escolha ideal para engenheiros que buscam proteger instrumentação sensível sem comprometer a integridade do sinal.

Proteja seus loops 4-20mA e circuitos de termopar com o MTL SD16X - a solução de proteção contra surtos de baixa resistência e alta largura de banda para ambientes hostis e perigosos.
