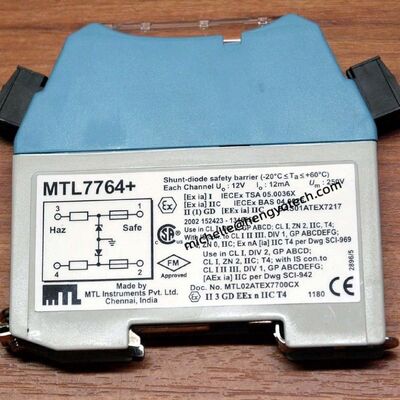

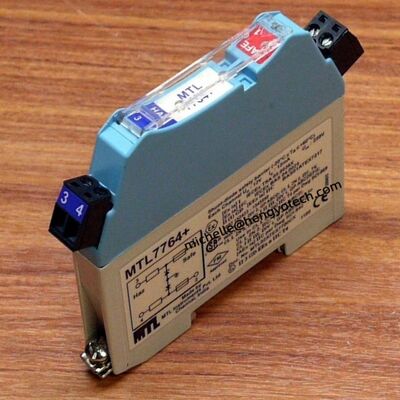

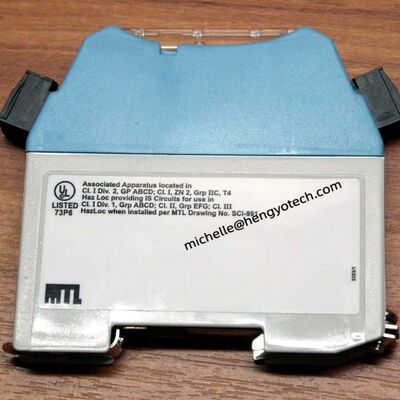

Eaton MTL7764+ 2-канальный барьер безопасности Зенера с оптимизацией моста на напряжение и рабочим напряжением 12 В

Eaton MTL7764+ 2-Channel Zener Safety Barrier with Strain-Gauge Bridge Optimization and 12 V Working Voltage

Большие изображения : Eaton MTL7764+ 2-канальный барьер безопасности Зенера с оптимизацией моста на напряжение и рабочим напряжением 12 В

Подробная информация о продукте:

Место происхождения:	Англия
Фирменное наименование:	MTL
Сертификация:	CE
Номер модели:	МТЛ7764+

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	negotiable
Упаковывая детали:	оригинальная упаковка
Время доставки:	в наличии
Условия оплаты:	Т/Т, Вестерн Юнион
Поставка способности:	500 шт/месяц

контакт Побеседуйте теперь

Eaton MTL7764+ 2-канальный барьер безопасности Зенера с оптимизацией моста на напряжение и рабочим напряжением 12 В

описание

Состояние:

MTL оригинал, новый.

Гарантия:

один год

Приложение:

нефтегазохимическая промышленность

Способ доставки:

DHL Федерал Экспресс

Выделить:

Zener-барьер Eaton MTL7700

Безопасный барьер для установки на рельсы DIN

MTL7764+ внутренний барьер безопасности

MTL7764+ Eaton MTL Zener Безопасный барьер

Обзор продукции

ВMTL7764+представляет собой высокопроизводительный двухканальный шант-диодный барьер безопасности (барьер Зенера) отСерия Eaton's Crouse-Hinds MTL7700, специально разработанные дляМостовые схемы для измерения напряжения,элементы нагрузки, иПриложения для мостов из пшеничного камнятребующие внутренней защиты безопасности в опасных зонах.

Это пассивное устройство ограничивает напряжение и ток, которые могут достичь опасной зоны в условиях неисправности, предотвращая возгорание легковоспламеняющихся атмосфер.12 В, от конца к концу сопротивление1,000 Ω, и конфигурации положительной полярности, MTL7764+ является идеальным решением для защиты чувствительного измерительного оборудования на основе деформатора вОпасные места в зонах 0, 1 и 2(газовые группы IIC, IIB, IIA).

Ключевые особенности и преимущества

Эффективность двухканалов:Два независимых внутренне безопасных канала в одном компактном корпусе
Оптимизация моста с размерами напряжения:Специально разработанные для мостовых схем деформатора и применения в грузовых ячейках
Рабочее напряжение 12 В:Обеспечивает безопасное ограничение напряжения для мостовых цепей с датчиком напряжения
1,000 Ω Сопротивление от конца до конца:Совпадает с требованиями импеданса типичных мостовых схем с датчиком напряжения
Конфигурация положительной полярности:Проектированы для позитивного наземного применения
Ультратонкая установка рельсов DIN:Компактная ширина 12,6 мм для стандартной установки 35 мм DIN рельсов
Сменяемые терминалы:Уникальные съемные конечные блоки для легкого кабелирования и обслуживания
Мощность подачи электрической энергии:Уменьшает потребности в кабелях с интегрированным распределением электроэнергии
Высокая точность передачи сигнала:Дизайн пассивного шунтового диода обеспечивает минимальное искажение сигнала
Широкая рабочая температура:Функционирует надежно от -20°C до +60°C

Технические спецификации

Общие спецификации

Параметр	Стоимость
Производитель	Eaton (Crouse-Hinds серии MTL)
Серия	Диапазон MTL7700
Модель продукта	MTL7764+
Номер альтернативной части	5710-032-006
Тип продукции	Защитный барьер с шунтовым диодом (Зенерский барьер)
Количество каналов	2 (двухканальный)
Полярность	Положительный (+)

Электрические рейтинги

Параметр	Стоимость
Рабочее напряжение (Vwkg)	12 В
Описание безопасности	12 В, 1000 Ом, 12 мА
Противостояние от конца к концу	1,000 Ω (± 10%)
Максимальный ток	12 мА
Квалификация предохранителя	50 мА
Максимальное сопротивление	1,050 Ω

Спецификации опасных зон (Ex ia)

Параметр	Стоимость
Максимальное напряжение (Vmax)	10.9 В
Газовые группы	IIC, IIB, IIA
Зоны	Зона 0, 1, 2
Уровень защиты оборудования (EPL)	Ga, Gb, Gc
Разрешенная пропускная способность (Co)	9 мкФ
Допустимая индуктивность (Lo)	226 мГ
Энергия внутренне безопасной цепи	0.072 Вт
Внутренне безопасный ток цепи	24 мА
Внутренне безопасное напряжение	AC250V (50/60Hz), DC250V

Механические характеристики

Параметр	Стоимость
Ширина	12.6 мм / 13 мм
Высота	90 мм / 88 мм
Глубина.	105 мм / 107 мм
Вес	100 г / 0,119 кг
Материал корпуса	Поликарбонат
Установка	Рельсы DIN (35 мм)
Терминалы	Сменяемые винтовые терминалы

Экологические спецификации

Параметр	Стоимость
Минимальная рабочая температура	-20°C
Максимальная рабочая температура	+60°С
Температура хранения	-40°C до +80°C
Влажность	95% максимум (неконденсирующий)
Степень защиты	IP20

Описание функции

MTL7764+ - этопассивный барьер безопасности шунтового диодаОн ограничивает как напряжение, так и ток, которые могут быть доставлены в опасную зону в условиях неисправности.

Как это работает:

Ограничение напряжения:Диоды Зенера зажимают выходное напряжение до безопасного уровня (12 В)
Ограничение тока:Серийный резистор (1000 Ω) ограничивает ток неисправности до безопасного значения (12 мА)
Сплавление:Внутренние предохранители 50 мА обеспечивают резервную защиту при тяжелых условиях отказа
Уголовное наказание:Запрет требует подключения к высокостойкой земной почве

Безопасная зона (с контрольной стороны) → MTL7764+ → Опасная зона (с полевой стороны) Показатель/возбуждение → (ограничение напряжения/тока) → Мост-размеритель напряжения/нагрузочный элемент 12 В постоянное питание → (диоды Зенера + 1 кОм резистор + 50 мА предохранитель) [требуется земля высокой целостности]

Заявления

MTL7764+ специально разработан для применения в установках для измерения напряжения и нагрузочных элементов в опасных зонах:

Промышленность	Применение
Нефть и газ	Измерение уровня резервуара с использованием грузовых элементов на резервуарах хранения
Химическая обработка	Системы взвешивания судов, весы на лопатках и мониторинг уровня силоса
Фармацевтические	Системы взвешивания партий для оборудования для обработки растворителей
Добыча полезных ископаемых	Системы взвешивания на конвейерной ленте, мониторинг уровня контейнера
Пища и напитки	Взвешивание резервуаров для хранения горючих жидкостей
Морское и морское	Мониторинг грузового бака, измерение напряжения на причале

Типичные полевые устройства подключены:

Датчики мостового измерения напряжения (полное устройство мостового измерения Wheatstone)
Нагрузочные элементы (сопротивление от 350 Ω до 800 Ω)
Датчики крутящего момента
Датчики давления, основанные на технологии стенометров
Системы взвешивания в опасных зонах

Сертификации и одобрения

Сертификация	Статус	Подробная информация
CCC Ex (Китай)	✅ Сертификат	Сертификат 2020322316002294 - действителен до 2030-09-01
ATEX	✅ Сертификат	BAS01 ATEX 7217 - II (1) GD [Ex ia] IIC
IECEx	✅ Сертификат	Международная сертификация взрывоопасных атмосфер
NEPSI	✅ Сертификат	Утверждение китайского органа по сертификации
RoHS	✅ Соответствует требованиям	Без свинца

Информация об установке

Параметр	Подробности
Установка	Стандартная 35 мм рельса DIN (EN 60715)
Терминалы	Сменяемые винтовые терминалы
Заземление	Требует высокой целостности наземного подключения
Разрешение	Минимальная ширина - 12,6 мм позволяет устанавливать высокую плотность
Положение эксплуатации	Любая ориентация

Важные примечания к установке:

Высокоэффективное наземное соединениеобязательноедля правильной работы барьера Зенера
Не устанавливать в местах, где может возникнуть конденсация
Запрет должен быть установлен в безопасной зоне (неопасное место).
Максимальные параметры кабеля для газовой группы IIC применяются к полевой проводке: Co = 9 μF, Lo = 226 mH
