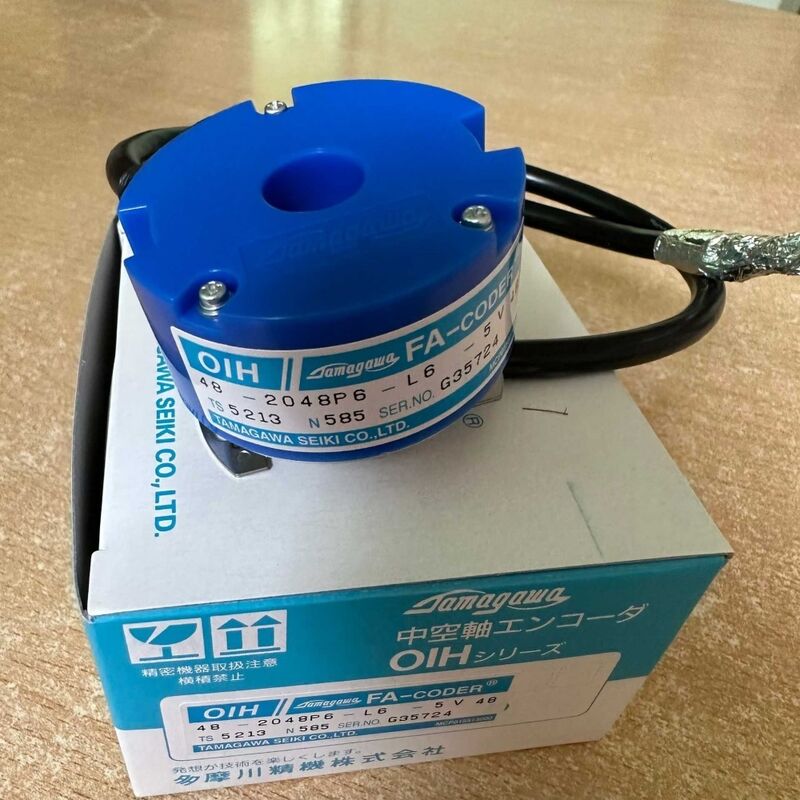

Tamagawa TS5213N585 Encoder incremental con eje hueco de 2048 PPR de 6 mm y salida de conductor de línea

Tamagawa TS5213N585 Incremental Encoder with 2048 PPR Hollow Shaft 6mm and Line Driver Output

Ampliación de imagen : Tamagawa TS5213N585 Encoder incremental con eje hueco de 2048 PPR de 6 mm y salida de conductor de línea

Datos del producto:

Lugar de origen:	Japón
Nombre de la marca:	Tamagawa
Certificación:	UL CE ROSH
Número de modelo:	TS5213N585

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	negotiable
Detalles de empaquetado:	paquete original tamagawa
Tiempo de entrega:	en stock
Condiciones de pago:	T/T, Unión Occidental
Capacidad de la fuente:	500 unidades/mes

Contacto Ahora Charle

Tamagawa TS5213N585 Encoder incremental con eje hueco de 2048 PPR de 6 mm y salida de conductor de línea

descripción

Condición:

Tamagawa original a estrenar

Garantía:

un año

Forma de envío:

DHL-FedEx

Solicitud:

Industria de la automatización

Resaltar:

Codificador rotatorio Tamagawa con garantía

Modelo de codificador Tamagawa TS5213N585

Codificador rotatorio Tamagawa de alta precisión

Encoder Tamagawa TS5213N585 OIH48-2048C/T-S5-5V

Encoder rotatorio incremental de alto rendimiento con diseño de eje hueco de 48 mm de diámetro exterior, resolución de 2048 PPR y salida de driver de línea. Ideal para montaje en eje pasante en servomotores de CC sin escobillas y equipos de automatización industrial.

Descripción general del producto

El Tamagawa TS5213N585 es un encoder rotatorio incremental de alto rendimiento de la serie OIH48, fabricado por Tamagawa Seiki Co., Ltd., un fabricante japonés líder mundial de sensores de precisión y componentes de control de movimiento.

Este encoder presenta un diseño de eje hueco de 48 mm de diámetro exterior, lo que lo hace ideal para montaje en eje pasante en servomotores de CC sin escobillas y equipos de automatización industrial. Con una resolución de 2048 pulsos por vuelta (PPR) y una frecuencia máxima de respuesta de 200 kHz, proporciona retroalimentación precisa de posición y velocidad para aplicaciones exigentes de control de movimiento.

Especificaciones clave

Parámetro	Especificación
Modelo	TS5213N585
Marca	Tamagawa Seiki (Hecho en Japón)
Serie	Serie OIH48 (Eje Hueco)
Tipo	Encoder Rotatorio Incremental
Diámetro exterior	48 mm
Tipo de eje	Eje Hueco (opciones de orificio de 6 mm / 8 mm)
Resolución	2048 Pulsos/Vuelta (2048 PPR)
Fases de salida	A, B, Z, EU, EV, EW
Forma de salida	Driver de Línea
Voltaje de alimentación	CC +5V
Frecuencia máxima de respuesta	200 kHz
Grado de protección	IP40
Temperatura de operación	-20°C a +85°C
Resistencia a la vibración	49 m/s² (5G)
Resistencia al choque	980 m/s² (100G)
Masa	0.3 kg Máx.
Código de variante	OIH48-2048C/T-S5-5V

Características clave

Detección Óptica de Alta Resolución: 2048 pulsos por vuelta (PPR) proporciona retroalimentación precisa de posición y velocidad para el control de servo. La tecnología de detección óptica garantiza una medición de posición incremental confiable y de alta precisión.
Diseño de Eje Hueco: Diámetro exterior de 48 mm con opciones de orificio de eje hueco de 6 mm u 8 mm. Configuraciones semi-huecas o totalmente huecas para una instalación flexible. Elimina la necesidad de acoplamientos flexibles — el montaje directo en eje pasante simplifica la instalación.
Rendimiento de Alta Velocidad: La frecuencia máxima de respuesta de 200 kHz soporta aplicaciones de motores y servos de alta velocidad. Respuesta rápida para sistemas de control de movimiento exigentes.
Transmisión de Señal Robusta: La salida de driver de línea proporciona una excelente inmunidad al ruido para largas tiradas de cable. Las fases de salida incluyen A, B, Z (cuadratura estándar) más EU, EV, EW (señales de conmutación para motores sin escobillas).
Amplia Tolerancia Ambiental: Rango de temperatura de operación: -20°C a +85°C para entornos industriales exigentes. Resistencia a la vibración: 5G (49 m/s²). Resistencia al choque: 100G (980 m/s²).

Aplicaciones

Industria	Ejemplos de Aplicación
Control de Servomotor	Retroalimentación de posición y velocidad para servomotores de CC sin escobillas
Automatización Industrial	Equipos de automatización de fábricas, sistemas de transporte, maquinaria de embalaje
Máquinas Herramienta	Maquinaria CNC, fresadoras, tornos
Robótica	Retroalimentación de posición de articulación, control de brazo robótico
Impresión y Textil	Control de registro y bobinado de alta precisión

Especificaciones Mecánicas y Ambientales

Parámetro	Valor
Diámetro exterior	48 mm
Opciones de diámetro de eje	6 mm, 8 mm
Par de arranque	9.8 × 10⁻³ Nm (100 gfcm) Máx.
Momento de inercia	6.5 × 10⁻⁶ kgm² (65 gcm²) Máx.
Masa	0.3 kg Máx.
Velocidad máxima	6,000 min⁻¹ (rpm)

Información de pedido

Artículo	Detalles
Fabricante	Tamagawa Seiki Co., Ltd.
Número de pieza	TS5213N585
Serie	Serie OIH48
Código de variante	OIH48-2048C/T-S5-5V
Estado del producto	Activo — Disponibilidad OEM y de posventa
País de origen	Japón
Embalaje	Caja sellada de fábrica

Beneficios clave

Beneficio	Descripción
Retroalimentación precisa	Resolución de 2048 PPR para un control preciso de posición y velocidad
Respuesta de alta velocidad	Frecuencia de respuesta máxima de 200 kHz para aplicaciones de motores de alta velocidad
Instalación sencilla	El diseño de eje hueco simplifica el montaje en eje pasante; no se requiere acoplamiento
Señal robusta	La salida de driver de línea proporciona inmunidad al ruido para largas tiradas de cable
Amplio rango de temperatura	-20°C a +85°C para entornos industriales exigentes
Construcción robusta	Resistencia a vibraciones de 5G y choques de 100G para condiciones difíciles
Optimizado para control de motor	Diseñado específicamente para el control de servomotores de CC sin escobillas
Fabricado en Japón	Calidad y fiabilidad Tamagawa con más de 80 años de experiencia en sensores de precisión
