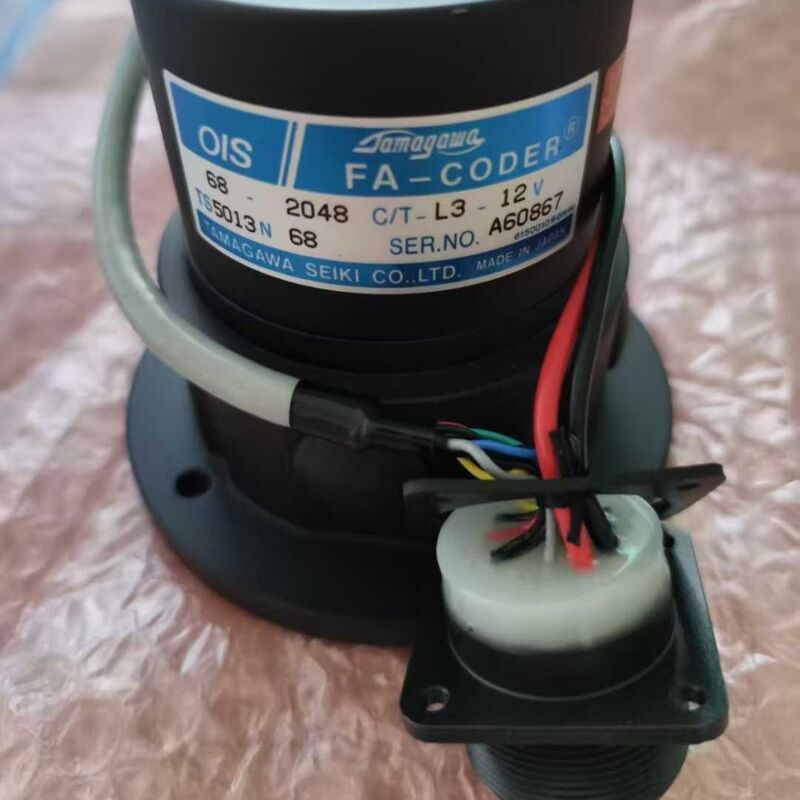

TS5013N68 Tamagawa FA-CODER Rotary Encoders

เครื่องแก้ปัญหาที่ไม่มีแปรง(FA-SOLVER®)

เครื่องแก้ปัญหาที่ไม่มีแปรงสามารถใช้ได้สําหรับการตอบสนองที่แม่นยําสูงของการตรวจจับตําแหน่งและความเร็ว และการตรวจจับเสาของมอเตอร์ใช้กับมอเตอร์สําหรับเครื่องมือเครื่องจักรและหุ่นยนต์ในโรงงานเหล็ก

เราเรียกเครื่องแก้ปัญหาไร้แปรงเหล่านี้ด้วยกันว่า FA-SOLVER® และได้ปรับปรุงรูปแบบของเครื่องแก้ปัญหาใหม่ เพื่อรับมือกับยุค FA ใหม่

ลักษณะ

ระยะอุณหภูมิที่กว้าง

ประเภทที่ติดตั้ง: -55 ถึง +155°C
ประเภท shaft: -30 ถึง +100°C
ประเภทการชดเชยอุณหภูมิ (BRT): -10 ถึง +80°C(เพื่อรายละเอียด กรุณาดูรายละเอียดของแต่ละรายละเอียด)

ความทนทานต่อสภาพแวดล้อมที่ดีกว่า

ความสั่นสะเทือน: 196 m/s²{20 G} ที่ 10 Hz ถึง 500 Hz เป็นเวลา 2 ชั่วโมงต่อแต่ละแกนของสามแกน
โชค: 981 m/s²{100 G} สําหรับ 6 ms, 3 ครั้งต่อแต่ละ 6 แกน, รวม 18 ครั้ง
ความชื้น: 90 % RH หรือมากกว่าที่ 60°C

การหมุนความเร็วสูง

ประเภทที่ติดตั้ง: 10,000 นาที^-1(rpm)
ประเภท shaft: 6,000 นาที^-1(rpm)
ความเร็วหมุนที่อนุญาตของบางชนิดอาจแตกต่างจากค่าข้างต้น สําหรับรายละเอียด กรุณาดูรายละเอียดของแต่ละรายละเอียด^-1(rpm) ยังมีให้เลือก

ความน่าเชื่อถือสูง

เครื่องแก้ปัญหามีโครงสร้างคล้ายกับมอเตอร์ไฟฟ้า แต่มีความน่าเชื่อถือสูงเพราะไม่มีโค้ลล่อบนหมุนของมันประเภทที่ติดตั้งไม่ได้รับการบํารุงรักษา เนื่องจากไม่มีการติดตั้งหมุนลูกบอลในตัว.

การส่งสัญญาณระยะไกล

ความแข็งแกร่งต่อเสียง ทําให้การส่งสัญญาณระยะไกล

มีความสามารถในการรวมตัวแบบคอมแพคต์

การใช้แบบใน Resolver ลดขนาดเรือนของมอเตอร์ให้น้อยที่สุด เหมาะสําหรับการออกแบบคอมแพคต์

จัดลําดับ

เครื่องแก้ปัญหาไร้แปรง ชนิด shaft

เครื่องแก้ปัญหาที่ไม่มีแปรง แบบที่ติดตั้ง

เครื่องแก้ปัญหาไร้แปรง (Smartsyn)

เซ็นเซอร์มุมหมุนที่มีผลงานความต้านทานสภาพแวดล้อมที่ดี Brushless resolver ระยะอุณหภูมิที่กว้าง/ความทนทานต่อการสั่นและการกระแทก/ความน่าเชื่อถือสูง

ลักษณะ

ระยะอุณหภูมิที่กว้าง

ระยะอุณหภูมิ -55 ถึง +155°C (※)

ความทนทานต่ออุณหภูมิสูง: สามารถใช้ในสภาพแวดล้อมอุณหภูมิสูง เช่น หุ่นยนต์ปั่นและเครื่องเจาะเจาะ

ทนต่ออุณหภูมิต่ํา: สามารถใช้ได้ในเครื่องบินและสภาพแวดล้อมอวกาศ※เพียงชนิดที่ติดตั้ง

ความทนทานต่อสภาพแวดล้อมที่ดีกว่า

ความสั่นสะเทือน: 196 m/s²{20 G} ในระดับ 10 Hz 500 Hz เป็นเวลา 2 ชั่วโมง ต่อแต่ละแกนของสามแกน

การกระแทก: 981 m/s²{100 G} สําหรับ 6 ms, 3 ครั้งต่อแต่ละ 6 แกน, รวมทั้งหมด 18 ครั้ง

ความน่าเชื่อถือสูง

ไม่ใช้อุปกรณ์ไฟฟ้า อุปกรณ์แสง ไม่มีการบํารุงรักษา

การส่งสัญญาณระยะไกล

ทนต่อเสียงและการส่งทางไกล

การหมุนความเร็วสูง

ขนาดเล็กและเบา

เครื่อง Encoder Rotary

เครื่องตรวจวัดหมุนที่มีความแม่นยําสูงและความละเอียดสูง
ในปัจจุบัน เครื่อง Encoder ได้ถูกใช้อย่างแพร่หลายในด้านอัตโนมัติโรงงาน การวัด อุปกรณ์อัตโนมัติสํานักงาน อุปกรณ์การแพทย์ การบิน และสาธารณะเครื่องโคเดอร์หลายชนิด (FA-CODER® เป็นเครื่องหมายการค้า) จากความละเอียดน้อยถึงความละเอียดสูง.

เครื่องรหัสเพิ่มเติม

เครื่องรหัสเพิ่มเติมสร้างกระแทกในความถี่ที่สัดส่วนกับความเร็วหมุน

เครื่องรหัสที่สมบูรณ์

เครื่องรหัสสมบูรณ์ ออกค่าสมบูรณ์ของมุมหมุน

เครื่องแก้ปัญหา / เครื่อง Synchros

เครื่องแก้ปัญหาไร้แปรงและเครื่อง synchro ไร้แปรงสามารถใช้ได้สําหรับการตอบสนองความแม่นยําสูงของตําแหน่ง, การตรวจจับความเร็ว, และการตรวจจับเสาของมอเตอร์.
เนื่องจากคุณสมบัติของการทนต่อสภาพแวดล้อมที่รุนแรงและเหตุผลอื่น ๆ พวกเขาถูกใช้กับมอเตอร์ความเร็วสูงสําหรับรถยนต์ Hybrid / Electric และหุ่นยนต์

เครื่องแก้ปัญหา

เครื่องแก้ปัญหาคือเซ็นเซอร์มุมที่ส่งมอบมุมหมุนเป็นแรงดัน AC สองเฟส (สัญญาณแอนาล็อก)มันมีโครงสร้างความทนทานต่อสิ่งแวดล้อมสูง เมื่อเทียบกับเซ็นเซอร์อื่น ๆ เนื่องจากการออกแบบที่เรียบง่ายประกอบด้วยแค่แกนเหล็กและโค้ล.

หลักการของ Synchro คล้ายคลึงกับของเครื่องแปลงไฟฟ้า ชาft ของตัวรับหมุนร่วมกับการหมุนของชาft ของตัวส่ง โดยใช้ลักษณะด้านบน,Synchro ใช้ในการถ่ายทอดความแตกต่างมุมทางกลของตัวส่งผ่านระยะทางไกล (ดูรูป 1) Synchro ได้แบ่งออกเป็น 2 ประเภท คือ Torque Synchro และ Control Synchroการควบคุม Synchro สังเกตมุมกับการรับการเปลี่ยนแปลงมุมกลในรูปของแรงดันออก.

เครื่องรหัสที่สมบูรณ์(การหมุนหลายรอบ)

เครื่องปรับรหัสสมบูรณ์ ออกค่าสมบูรณ์ของมุมหมุน เครื่องปรับรหัสใช้ในการควบคุมตําแหน่งของเครื่องยนต์ servo ที่ติดตั้งบนเครื่องมือหรือหุ่นยนต์ช่องหักหมุนถูกจัดจากศูนย์กลางบนวงกลม. สลิตแสดงรหัสไบนารีสตริงของ 2 แรงผลักดัน / รีฟจากศูนย์. เครื่อง Encoder เต็มที่หลายรอบจําข้อมูลปริมาณหมุนมากกว่าหนึ่งหมุน
