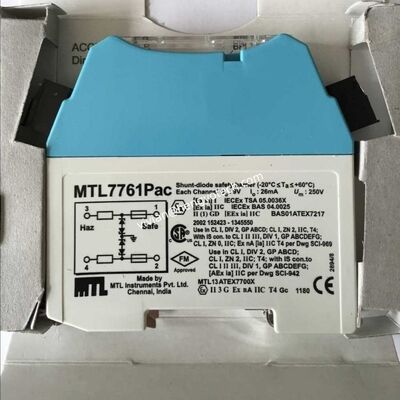

Eaton MTL7761PAC Barrière de sécurité intrinsèque à deux canaux avec optimisation du pont de jauge de contrainte et montage DIN Rail

LeMTL7761PACest une barrière de sécurité à shunt-diode à deux canaux de haute performance (barrière de Zener)La série Crouse-Hinds MTL7700 d'Eaton, spécialement conçus pourcircuits de pont à jauge de contrainte,cellules de charge, etApplications de pont en pierre de blénécessitant une protection intrinsèque de la sécurité dans les zones dangereuses.

Le suffixe "PAC" indique la version du bus d'alimentation, la distinguant du modèle standard MTL7761AC. Cette variante est conçue pour une utilisation avec des systèmes d'alimentation par bus, réduisant les besoins en câblage.

• Efficacité à deux canaux:Deux canaux indépendants et intrinsèquement sûrs dans un seul boîtier compact protège deux appareils de terrain tout en utilisant un espace de panneau minimal
• Optimisation des ponts de déformation:Spécialement conçu pour les circuits de ponts à jauge de contrainte et les applications de cellules de charge fournit la limite de tension et de courant précise requise pour les mesures de ponts Wheatstone dans les zones dangereuses
• Voltage de fonctionnement de 9 V:Fournit une limite de tension sûre pour les circuits de ponts à jauge de contrainte, empêchant l'allumage dans des conditions de défaillance
• 350 Ω Résistance de bout en bout:Répond aux exigences d'impédance des circuits de ponts à jauge de contrainte typiques et des cellules de charge
• 26 mA de courant maximal:Traitement adéquat du courant pour l'excitation de la passerelle de dépannage et la mesure du signal
• Capacité du bus de puissance (PAC):La version PAC s'intègre au module d'alimentation MTL7798 pour la distribution électrique par bus ¢ réduit les besoins en câblage et les coûts d'installation
• Les terminaux amovibles:Blocs de bornes amovibles uniques pour faciliter le câblage et l'entretien
• Montage sur rails DIN ultra-minces:Compact12largeur de 6 mmpour l'installation de rails DIN standard de 35 mm, ce qui permet d'économiser un espace de panneau précieux
• Entrée de fil en angle:L'entrée du fil est inclinée pour faciliter le câblage dans les enceintes d'espace limité
• Protection à deux étapes:Deux étapes de diodes Zener testées par impulsion et une résistance de terminaison "infaillible" assurent une sécurité continue en cas de défaillance de l'une ou l'autre étape.Aucun circuit de limitation du courant de sortie actif n'est utilisé
• Température de fonctionnement large:Fonctions fiables à partir de-20 °C à +60 °C

Le MTL7761PAC est unbarrière de sécurité à shunt-diode passiveIl limite à la fois la tension et le courant qui peuvent être livrés à un circuit de zone dangereuse dans des conditions de défaillance.

• Limitation de la tension:Les diodes Zener serrent la tension de sortie à un niveau de sécurité (9 V) si la tension de la zone de sécurité dépasse les niveaux de fonctionnement normaux
• Limitation du courant:Une résistance en série (350 Ω) limite le courant de défaut à une valeur sûre (26 mA)
• Fusionner:Les fusibles internes de 50 mA assurent une protection de secours dans des conditions de défaillance sévères. Deux étapes de limitation de tension assurent une sécurité continue en cas de défaillance de l'une ou l'autre étape.
• Le péage:La barrière nécessite une connexion à une terre de haute intégrité pour fonctionner correctement
• Aucun circuit de limitation de courant de sortie actifsont utilisés

• Lorsqu' il est utilisé conjointement avecModule d'alimentation électrique MTL7798, le MTL7761PAC fournit une alimentation entièrement protégée et fusionnée électroniquement à de nombreuses barrières sans câblage supplémentaire
• La puissance de bus réduit les besoins en câblage et les coûts d'installation

Le MTL7761PAC est spécialement conçu pour les applications de tensiomètres et de cellules de charge dans les installations des zones dangereuses:

• Capteurs de pont à jauge de contrainte (configuration complète de pont Wheatstone)
• Cellules de charge (compatibles avec les ponts de 350 Ω)
• Capteurs de couple
• Capteurs de pression basés sur la technologie du détensiomètre
• Systèmes de pesage dans les zones dangereuses
• Détecteurs de tension

• Optimisé pour les ponts à jauge de contrainteContrairement aux barrières de sécurité à usage général, le MTL7761PAC est spécialement conçu pour les circuits de ponts à jauge de contrainte et les cellules de charge, fournissant la précision de 9 V, 350 Ω,26 mA caractéristiques requises pour une mesure précise dans les zones dangereuses.
• Capacité du bus électriqueLa version PAC s'intègre au module d'alimentation MTL7798 pour la distribution électrique par bus, réduisant considérablement les besoins en câblage et les coûts d'installation par rapport aux barrières standard.
• Efficacité à deux canauxAvec deux canaux indépendants dans un seul boîtier compact de 12,6 mm, le MTL7761PAC protège deux appareils de terrain tout en utilisant un espace de panneau minimal.
• Terminals amovibles uniquesContrairement à ses concurrents, le MTL7761PAC dispose de bornes amovibles qui simplifient le câblage, l'entretien et le remplacement des barrières sans re-câblage, une caractéristique unique de la série MTL7700.
• Entrée de fil en angleL'entrée du fil est inclinée pour faciliter le câblage dans des enceintes d'espace limité, ce qui facilite l'installation dans des armoires de commande surpeuplées.
• Protection en deux étapesChaque canal contient deux étapes de diodes Zener testées par impulsion et une résistance de terminaison "infaillible"..Les deux étapes de limitation de tension assurent une sécurité continue si l'une ou l'autre des étapes doit échouer.
• Fiabilité éprouvée de la série MTL7700La série MTL7700 est la norme de l'industrie pour les barrières de sécurité à diodes de dérivation depuis des décennies, reconnue mondialement pour les applications de sécurité intrinsèque.Aucun circuit de limitation du courant de sortie actif n'est utilisé .
• Approbation mondialeCertifié pour une utilisation sur les principaux marchés industriels, y compris ATEX (Europe) et IECEx (international), le MTL7761PAC simplifie la normalisation mondiale des équipements.
• Installation simpleLe montage sur rails DIN, les bornes clairement étiquetées, les blocs de bornes amovibles et la largeur compacte de 12,6 mm rendent l'installation rapide et intuitive.

• Une connexion terrestre de haute intégrité estobligatoirepour un bon fonctionnement de la barrière Zener
• Ne pas installer dans les zones où la condensation peut se produire
• La barrière doit être installée dans une zone sûre (endroit non dangereux)
• Les paramètres maximaux du câble pour le groupe de gaz IIC s'appliquent au câblage de terrain.
• Pour les applications d'alimentation par bus, utilisation avec le module d'alimentation MTL7798

Contactez notre équipe de vente pour les prix de volume, les téléchargements de fiches de données ou le support technique des applications.

La série MTL7700 offre une gamme complète de barrières de sécurité à diodes de shunt pour toutes les applications de sécurité intrinsèque.
