पीपरल+फ्यूक्स KCD2-SCD-Ex1.ES SIL 3 प्रमाणित सुरक्षा बाधा द्विदिशात्मक HART संचार और 650 Ω भार क्षमता के साथ

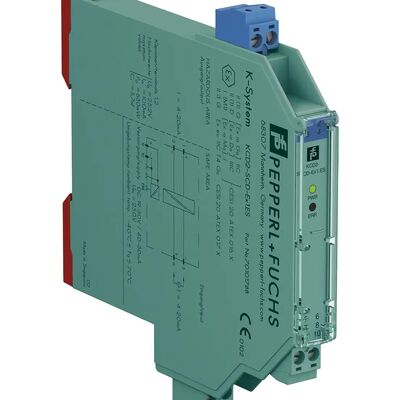

Pepperl+Fuchs KCD2-SCD-Ex1.ES SIL 3 Certified Safety Barrier with Bidirectional HART Communication and 650 Ω Load Capacity

बड़ी छवि : पीपरल+फ्यूक्स KCD2-SCD-Ex1.ES SIL 3 प्रमाणित सुरक्षा बाधा द्विदिशात्मक HART संचार और 650 Ω भार क्षमता के साथ

उत्पाद विवरण:

उत्पत्ति के प्लेस:	सिंगापुर
ब्रांड नाम:	Pepperl Fuchs
प्रमाणन:	CE SIL3 UL
मॉडल संख्या:	KCD2-SCD-Ex1.ES

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1
मूल्य:	negotiable
पैकेजिंग विवरण:	पेपरल फुच्स मूल पैकेज
प्रसव के समय:	स्टॉक में
भुगतान शर्तें:	टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता:	500 पीसी/माह

संपर्क करें अब बात करें

पीपरल+फ्यूक्स KCD2-SCD-Ex1.ES SIL 3 प्रमाणित सुरक्षा बाधा द्विदिशात्मक HART संचार और 650 Ω भार क्षमता के साथ

वर्णन

स्थिति:

पी+एफ मूल बिल्कुल नया

गारंटी:

एक वर्ष

शिपिंग तरीका:

ZHEJIANG

आवेदन:

आंतरिक सुरक्षा अनुप्रयोगों के लिए उपयोग किया जाता है

प्रमुखता देना:

पेपरल फ्यूक्स स्मार्ट करंट ड्राइवर

1-चैनल पृथक सुरक्षा अवरोध

वारंटी के साथ आंतरिक सुरक्षा बैरियर

Pepperl+Fuchs KCD2-SCD-Ex1.ES 24VDC पावर रेल डीआईएन रेल माउंट सुरक्षा बैरियर

उत्पाद अवलोकन

KCD2-SCD-Ex1.ES Pepperl+Fuchs के K-System से एक उच्च-प्रदर्शन 1-चैनल पृथक बैरियर है, जिसे विशेष रूप से खतरनाक क्षेत्रों में स्थित SMART I/P कन्वर्टर्स, इलेक्ट्रिकल वाल्व और पोजिशनर्स को चलाने के लिए डिज़ाइन किया गया है। यह सिग्नल कंडीशनर नियंत्रण प्रणाली से फील्ड उपकरणों तक 4...20 mA इनपुट सिग्नल को दोहराता है, जबकि पूर्ण गैल्वेनिक अलगाव प्रदान करता है।

एक कॉम्पैक्ट 12.5 मिमी चौड़ाई और 24 V DC पावर सप्लाई (पावर रेल या टर्मिनलों के माध्यम से) के साथ, KCD2-SCD-Ex1.ES बुद्धिमान फील्ड डिवाइस कॉन्फ़िगरेशन और निदान के लिए द्विदिश HART संचार का समर्थन करता है।

IEC/EN 61508 के अनुसार SIL 3 (सिग्नल कंडीशनर के लिए उच्चतम स्तर) के लिए प्रमाणित और खतरनाक क्षेत्र स्थापना के लिए अनुमोदित [Ex ia Ga] IIC, [Ex ia Da] IIIC, और [Ex ia Ma] I प्रमाणपत्रों के साथ, यह उपकरण मांग वाले विस्फोटक वातावरण अनुप्रयोगों के लिए विश्वसनीय, सुरक्षा-रेटेड प्रदर्शन प्रदान करता है।

मॉडल नंबर डिकोडिंग

कोड खंड	अर्थ
KCD2	K-System, 2-चैनल हाउसिंग चौड़ाई (12.5 मिमी)
SCD	SMART करंट ड्राइवर – एनालॉग आउटपुट सिग्नल कंडीशनर
Ex1	इंट्रिन्सिक सुरक्षा (Ex) प्रमाणन के साथ 1-चैनल
.ES	उन्नत विनिर्देशों के साथ विशिष्ट संस्करण – SIL 3 रेटिंग

".ES" प्रत्यय SIL 3 प्रमाणन के साथ उन्नत सुरक्षा संस्करण को दर्शाता है, जो इसे मानक मॉडल से अलग करता है।

मुख्य विशेषताएं और लाभ

SIL 3 प्रमाणित – उच्चतम सुरक्षा रेटिंग: IEC/EN 61508 के अनुसार सुरक्षा अखंडता स्तर 3 – सबसे अधिक मांग वाले सुरक्षा उपकरण सिस्टम (SIS) के लिए उपयुक्त
इंट्रिन्सिक सुरक्षा प्रमाणन: जोन 0, 1, और 2 खतरनाक क्षेत्रों के लिए [Ex ia Ga] IIC के साथ प्रमाणित – गैस समूह IIC (हाइड्रोजन, एसिटिलीन), IIB, और IIA। धूल (IIIC) और खनन (Ma) अनुप्रयोगों के लिए भी प्रमाणित
उच्च लोड ड्राइव क्षमता: 20 mA पर ≥13 V के साथ 650 Ω तक के लोड को ड्राइव करता है, जो मांग वाले पोजिशनर्स और लंबी केबल रन के लिए पर्याप्त शक्ति प्रदान करता है
द्विदिश HART संचार: डिजिटल सिग्नल को फील्ड साइड या कंट्रोल साइड पर एनालॉग मानों पर सुपरइम्पोज़ किया जा सकता है और द्विदिश रूप से स्थानांतरित किया जा सकता है – पूर्ण HART कॉन्फ़िगरेशन और निदान का समर्थन करता है
एकीकृत परीक्षण सॉकेट: HART कम्युनिकेटर कनेक्शन के लिए अंतर्निहित परीक्षण सॉकेट डिवाइस टर्मिनलों में एकीकृत हैं – बाहरी कनेक्शन बॉक्स की आवश्यकता नहीं है
लाइन फॉल्ट डिटेक्शन (LFD): एक खुला या छोटा फील्ड सर्किट नियंत्रण पक्ष को उच्च प्रतिबाधा (>100 kΩ) या निम्न प्रतिबाधा (<50 Ω) प्रस्तुत करता है, जिससे नियंत्रण प्रणाली द्वारा अलार्म स्थितियों की निगरानी की जा सकती है
फॉल्ट इंडिकेशन: फॉल्ट एलईडी और एक अलग सामूहिक त्रुटि संदेश आउटपुट द्वारा संकेतित होते हैं, जिससे समस्या निवारण सरल हो जाता है
कॉम्पैक्ट 12.5 मिमी चौड़ाई: अल्ट्रा-स्लिम डिज़ाइन (हाउसिंग टाइप A2) भीड़भाड़ वाले कंट्रोल कैबिनेट में डीआईएन रेल घनत्व को अधिकतम करता है
व्यापक ऑपरेटिंग तापमान: -40°C से +70°C तक मज़बूती से कार्य करता है, कठोर औद्योगिक वातावरण के लिए उपयुक्त
DNV मरीन स्वीकृत: समुद्री और अपतटीय अनुप्रयोगों के लिए प्रमाणित – जहाज निर्माण प्रतिष्ठानों के लिए उपयुक्त

तकनीकी विनिर्देश

सामान्य विनिर्देश

पैरामीटर	मान
निर्माता	Pepperl+Fuchs SE
उत्पाद प्रकार	SMART करंट ड्राइवर / सिग्नल कंडीशनर
मॉडल	KCD2-SCD-Ex1.ES
सिग्नल प्रकार	एनालॉग आउटपुट
चैनल	1
हाउसिंग चौड़ाई	12.5 मिमी (टाइप A2)

कार्यात्मक सुरक्षा

पैरामीटर	मान
सुरक्षा अखंडता स्तर (SIL)	SIL 3 IEC/EN 61508 के अनुसार

आपूर्ति

पैरामीटर	मान
कनेक्शन	पावर रेल या टर्मिनल 9+, 10-
रेटेड वोल्टेज	19 ... 30 V DC
रिपल	≤ 10 %
रेटेड करंट	24 V पर ≤ 33 mA
पावर डिसिपेशन	20 mA और 500 Ω लोड पर ≤ 700 mW
पावर खपत	≤ 800 mW

इनपुट (कंट्रोल साइड)

पैरामीटर	मान
कनेक्शन	टर्मिनल 5-, 6+
इनपुट सिग्नल	4 ... 20 mA, लगभग 25 mA तक सीमित
इनपुट वोल्टेज	कंट्रोल सिस्टम का ओपन लूप वोल्टेज < 30 V, लाइन फॉल्ट मोड में < 60 V
वोल्टेज ड्रॉप	20 mA पर लगभग 6 V
इनपुट प्रतिरोध	100 kΩ से अधिक, फील्ड वायरिंग खुले होने पर या < 50 Ω

आउटपुट (फील्ड साइड)

पैरामीटर	मान
कनेक्शन	टर्मिनल 1+, 2-
वोल्टेज	20 mA पर ≥ 13 V
करंट	4 ... 20 mA
लोड	100 ... 650 Ω
रिपल	20 mV rms
लाइन फॉल्ट डिटेक्शन	फील्ड वायरिंग खुला या < 50 Ω और टेस्ट करंट < 2 mA

अनुप्रयोग

KCD2-SCD-Ex1.ES को विशेष रूप से खतरनाक क्षेत्र की स्थापनाओं में एनालॉग आउटपुट और SMART फील्ड डिवाइस ड्राइविंग के लिए डिज़ाइन किया गया है:

उद्योग	अनुप्रयोग
तेल और गैस	अपतटीय प्लेटफार्मों, रिफाइनरियों और पाइपलाइनों पर जोन 0/1 क्षेत्रों में न्यूमेटिक वाल्व पोजिशनिंग के लिए I/P कन्वर्टर्स को चलाना
रासायनिक प्रसंस्करण	विस्फोटक वातावरण में SMART वाल्व पोजिशनर्स और इलेक्ट्रिकल एक्चुएटर्स को नियंत्रित करना
फार्मास्युटिकल	विलायक हैंडलिंग उपकरण के साथ सुरक्षा-संबंधित बैच नियंत्रण के लिए SIL 3 प्रमाणित करंट ड्राइवर
बिजली उत्पादन	टर्बाइन गवर्नर वाल्व, बॉयलर फीडवाटर कंट्रोल वाल्व को Ex ia सुरक्षा के साथ चलाना
खनन	इंट्रिन्सिक सुरक्षा की आवश्यकता वाले भूमिगत खनन उपकरणों के लिए प्रमाणित [Ex ia Ma] I
समुद्री और अपतटीय	जहाज निर्माण के लिए DNV-अनुमोदित – खतरनाक क्षेत्र वाल्व एक्चुएशन के साथ समुद्री नियंत्रण प्रणाली

विशिष्ट फील्ड डिवाइस कनेक्टेड

SMART I/P (करंट-टू-प्रेशर) कन्वर्टर्स
HART संचार के साथ SMART वाल्व पोजिशनर्स
खतरनाक क्षेत्रों में इलेक्ट्रिकल एक्चुएटर्स
विस्फोटक वातावरण में सोलनॉइड वाल्व

अनुपालन और प्रमाणन

प्रमाणन	स्थिति	विवरण
SIL 3	प्रमाणित	IEC/EN 61508 – सिग्नल कंडीशनर के लिए उच्चतम रेटिंग
ATEX (Ex ia)	प्रमाणित	CESI 20 ATEX 016 X – II (1)G [Ex ia Ga] IIC
ATEX (Ex ec)	प्रमाणित	CESI 20 ATEX 017 X – II 3G Ex ec IIC T4 Gc
IECEx	प्रमाणित	IECEx CES 20.0009X – [Ex ia Ga] IIC, Ex ec IIC T4 Gc
DNV मरीन	अनुमोदित	TAA00001WX – समुद्री और अपतटीय अनुप्रयोग
UL/cULus	सूचीबद्ध	E106378, कंट्रोल ड्राइंग 116-0471
CE	अनुरूप	EMC डायरेक्टिव 2014/30/EU
NAMUR	अनुरूप	NE 21:2017
RoHS	अनुरूप	लीड-फ्री
