तामागावा TS5000N632 इंक्रीमेंटल एनकोडर OIS68 सीरीज ब्रशलेस रिजॉल्वर

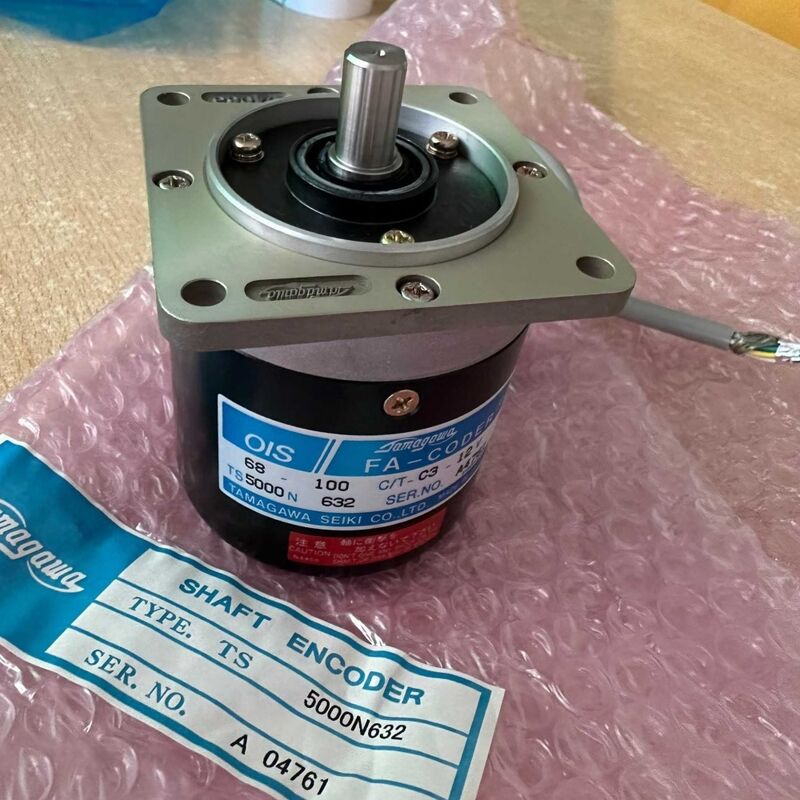

यह तामागावा TS5000N632 OIS68 सीरीज का एक उच्च-प्रदर्शन इंक्रीमेंटल ऑप्टिकल एनकोडर है, जिसे तामागावा सेकी कं, लिमिटेड द्वारा निर्मित किया गया है - जो प्रिसिजन सेंसर और मोशन कंट्रोल कंपोनेंट्स का एक विश्व-अग्रणी जापानी निर्माता है।

इस एनकोडर में एक 68 मिमी स्क्वायर हॉलो शाफ्ट डिज़ाइन है और यह 5000 PPR रिज़ॉल्यूशन तक प्रदान करता है, जिसमें A, B, Z फेज आउटपुट सिग्नल होते हैं। यह विशेष रूप से औद्योगिक स्वचालन अनुप्रयोगों के लिए डिज़ाइन किया गया है जिन्हें सटीक स्थिति और गति प्रतिक्रिया की आवश्यकता होती है, जिसमें मशीन टूल्स, रोबोट, X-Y वर्क प्लेटफॉर्म और सर्वो मोटर कंट्रोल सिस्टम शामिल हैं।

• उच्च-रिज़ॉल्यूशन ऑप्टिकल सेंसिंग: प्रति टर्न 5000 काउंट (PPR) तक सर्वो नियंत्रण के लिए सटीक स्थिति और गति प्रतिक्रिया प्रदान करता है। ऑप्टिकल सेंसिंग तकनीक विश्वसनीय, उच्च-सटीकता इंक्रीमेंटल स्थिति माप सुनिश्चित करती है।
• स्क्वायर हॉलो शाफ्ट डिज़ाइन: थ्रू-शाफ्ट माउंटिंग के लिए हॉलो शाफ्ट के साथ 68 मिमी स्क्वायर फॉर्म फैक्टर। फ्लेक्सिबल कपलिंग की आवश्यकता को समाप्त करता है - इंस्टॉलेशन को सरल बनाता है और विश्वसनीयता में सुधार करता है।
• 3-फेज आउटपुट (A, B, Z): दिशा का पता लगाने के लिए 90° इलेक्ट्रिकल फेज अंतर के साथ A फेज और B फेज। होमिंग के लिए प्रति क्रांति एक ओरिजिन/इंडेक्स पल्स प्रदान करने वाला Z फेज।
• लचीले आउटपुट विकल्प: लाइन ड्राइवर (डिफरेंशियल), ओपन कलेक्टर, या वोल्टेज आउटपुट फॉर्म में उपलब्ध। व्यापक वोल्टेज संगतता: लचीले सिस्टम एकीकरण के लिए DC 5-15V।
• मजबूत निर्माण: भारी-भरकम अनुप्रयोगों के लिए प्रबलित शाफ्ट डिज़ाइन। उच्च लोड क्षमता: 98N रेडियल लोड, 49N अक्षीय लोड। IP52 सुरक्षा रेटिंग - औद्योगिक वातावरण के लिए धूल-सुरक्षित। कठोर परिचालन स्थितियों के लिए 10G कंपन प्रतिरोध और 100G शॉक प्रतिरोध।
• उच्च-गति प्रदर्शन: उच्च-गति मोटर और सर्वो अनुप्रयोगों के लिए 125 kHz अधिकतम प्रतिक्रिया आवृत्ति।
