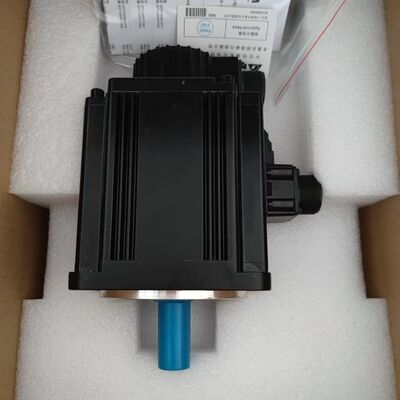

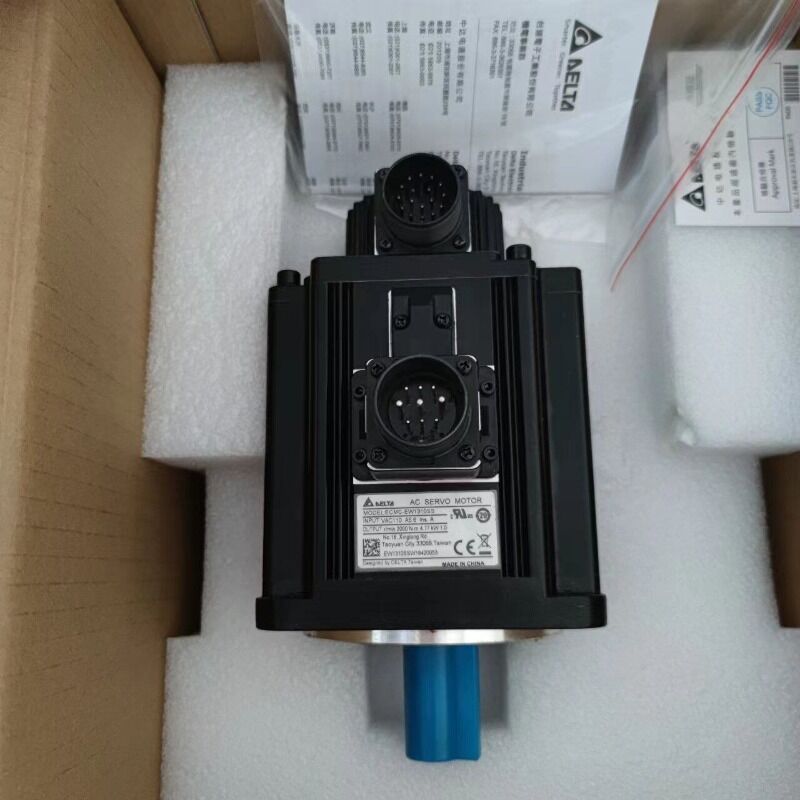

محرك سيرفو دلتا 1 كيلو واط مع فرامل ECM-B3M-E21310SS1
إن محرك دلتا ECM-B3M-E21310SS1 هو محرك سيرفو AC عالي الأداء بقدرة 1 كيلو واط من سلسلة ASDA-B3، مصمم لتطبيقات التحكم الدقيق في الحركة. يوفر هذا المحرك ذو القصور الذاتي المتوسط عزم دوران مقنن يبلغ 4.77 نيوتن متر عند 2000 دورة في الدقيقة بسرعة قصوى تبلغ 3000 دورة في الدقيقة. يتميز بـ مشفر تزايدي عالي الدقة 24 بت و فرامل تثبيت مدمجة، تم تصميم هذا المحرك للتطبيقات التي تتطلب تحديد المواقع بدقة، وقدرة تثبيت موثوقة، وأداء قوي في البيئات الصناعية.
المواصفات الرئيسيةالمعلمة
المواصفات
| درجة حرارة المحيط |
ECM-B3M-E21310SS1 |
| القدرة |
1.0 كيلو واط (1000 واط) |
| القدرة المقننة |
س: ما هي الميزة الرئيسية للمشفر 24 بت؟ |
| الجهد المقنن |
220 فولت تيار متردد |
| عزم الدوران المقنن |
4.77 نيوتن متر |
| عزم الدوران الأقصى |
14.3 نيوتن متر |
| السرعة المقننة |
2000 دورة في الدقيقة |
| السرعة القصوى |
3000 دورة في الدقيقة |
| التيار المقنن |
5.96 أمبير |
| التيار الأقصى |
19.9 أمبير |
| نوع المشفر |
مشفر بصري تزايدي 24 بت |
| دقة المشفر |
16,777,216 نبضة/دورة (2²⁴) |
| نوع القصور الذاتي |
قصور ذاتي متوسط |
| الفرامل |
مع فرامل تثبيت |
| مانع تسرب الزيت |
مع مانع تسرب الزيت |
| العمود |
بلسنة مع فتحة ملولبة |
| قطر العمود |
22 ملم |
| حجم الإطار |
130 ملم |
| فئة الحماية |
سلسلة ASDA-B3 |
| فئة العزل |
الفئة أ (UL) / الفئة ب (CE) |
| درجة حرارة التشغيل |
0 درجة مئوية إلى 40 درجة مئوية |
| درجة حرارة التخزين |
-10 درجة مئوية إلى 80 درجة مئوية |
| استخدام الفرامل |
تم تصميم الفرامل المدمجة لـ |
| قدرة الاهتزاز |
2.5 جي |
| طريقة التبريد |
تبريد طبيعي |
| الميزات الرئيسية |
مشفر عالي الدقة 24 بت |
تتيح 16,777,216 نبضة لكل دورة تحديد المواقع بدقة دون الميكرون وتشغيل مستقر بسرعة منخفضة، مما يحسن الدقة بشكل كبير مقارنة بالمشفرات 17 بت أو 20 بت.
كثافة عزم دوران عالية
يوفر عزم دوران مستمر يبلغ 4.77 نيوتن متر وعزم دوران أقصى يبلغ 14.3 نيوتن متر (قدرة حمل زائد 3x) أداء تسارع وتباطؤ ممتاز.
فرامل تثبيت مدمجة
تضمن الفرامل المدمجة تثبيت الموضع أثناء فقدان الطاقة، وهو أمر ضروري لتطبيقات المحور الرأسي والعمليات الحرجة للسلامة.
حماية IP65
مقاومة للغبار ومحمية ضد رشاشات الماء عند استخدامها مع موصلات مقاومة للماء ومانع تسرب الزيت المدمج، ومناسبة للبيئات الصناعية القاسية.
تصميم القصور الذاتي المتوسط
يوفر ملف القصور الذاتي المتوازن أداءً مثاليًا للتطبيقات التي تتطلب استجابة ديناميكية وتشغيلًا مستقرًا.
معيار مانع تسرب الزيت
يوفر مانع تسرب الزيت المثبت في المصنع حماية إضافية ضد التلوث، مما يطيل عمر المحرك في الظروف الصعبة.
عمود بلسنة
يضمن تصميم البلسنة مع الفتحة الملولبة نقل عزم دوران موثوق به وتوصيل اقتران آمن.
تكامل النظام
محركات متوافقة
تم تصميم ECM-B3M-E21310SS1 للتكامل السلس مع
أسئلة متكررة
، بما في ذلك:
موديل المحركالقدرة المقننة
| الاتصال |
ASD-B3-1021-L |
1 كيلو واط |
| قطار النبضات (وضع PT) |
عند الاقتران بمحركات ASDA-B3، يحقق النظام:
|
1 كيلو واط |
| CANopen |
عند الاقتران بمحركات ASDA-B3، يحقق النظام:
|
1 كيلو واط |
| EtherCAT |
عند الاقتران بمحركات ASDA-B3، يحقق النظام:
|
1 كيلو واط |
| EtherNet/IP |
عند الاقتران بمحركات ASDA-B3، يحقق النظام:
|
عرض نطاق استجابة السرعة 3.1 كيلو هرتز |
- وقت استقرار أسرع بنسبة 40% من الأجيال السابقة
- ضبط تلقائي متقدم - تحسين الكسب بنقرة واحدة لتبسيط الإعداد
- قمع الاهتزاز - اكتشاف تلقائي للرنين وتعويضه
- تجديد الطاقة - إعادة تدوير طاقة الكبح لتحسين الكفاءة
- مزايا الأداءالميزة
الوصف
| تحديد المواقع عالي الدقة |
تتيح دقة المشفر 24 بت دقة على مستوى الميكرون للتطبيقات المتطلبة مثل تصنيع أشباه الموصلات والتشغيل الآلي الدقيق |
| استجابة ديناميكية سريعة |
يوفر عرض النطاق الترددي 3.1 كيلو هرتز مع محرك ASDA-B3 تتبعًا سريعًا للأوامر، مما يقلل من أوقات الدورات |
| تثبيت موثوق |
تضمن الفرامل المدمجة الحفاظ على الموضع بأمان في المحاور الرأسية وسيناريوهات الإيقاف الطارئ |
| متانة بيئية |
يتيح تصنيف IP65 ونطاق درجة حرارة التشغيل الواسع الاستخدام في البيئات الصناعية القاسية والغبار والرطوبة |
| سهولة الإعداد |
تبسط وظائف الضبط التلقائي وتعديل الكسب عملية الإعداد وتقلل من وقت التركيب |
| كفاءة الطاقة |
تقلل إدارة الطاقة المتجددة من استهلاك الطاقة وتكاليف التشغيل |
| التطبيقات |
يعد ECM-B3M-E21310SS1 مناسبًا تمامًا لمجموعة واسعة من تطبيقات الأتمتة الصناعية:
|
آلات CNC
آلات التفريز، المخارط، مراكز التشغيل، آلات النقش
الروبوتات
روبوتات SCARA، أذرع الروبوتات، أنظمة الالتقاط والوضع، روبوتات دلتا
تصنيع الإلكترونيات
آلات SMT، آلات حفر لوحات الدوائر المطبوعة، معدات مناولة أشباه الموصلات، آلات ربط الأسلاك
آلات التعبئة والتغليف
آلات التعبئة، معدات الملصقات، أنظمة الكرتون، آلات الختم
مناولة المواد
أنظمة النقل، المركبات الموجهة الآلية (AGV)، أنظمة التخزين الآلية
معدات الطباعة
آلات الطباعة بالشاشة الحريرية، آلات طباعة الملصقات، أنظمة تغذية الورق
آلات النسيج
آلات الغزل، معدات اللف، أنظمة التحكم في الشد
أعمال النجارة
أجهزة التوجيه CNC، آلات ربط الحواف، معدات النحت
إرشادات السلامة والتشغيل
حدود التشغيل
المعلمة
الحد
| درجة حرارة المحيط |
0 درجة مئوية إلى 40 درجة مئوية (يتطلب تخفيض القدرة فوق 40 درجة مئوية) |
| رطوبة المحيط |
20% إلى 90% رطوبة نسبية (بدون تكثف) |
| الارتفاع |
≤1000 متر فوق مستوى سطح البحر (تخفيض القدرة فوق هذا الارتفاع) |
| الاهتزاز |
≤2.5 جي |
| درجة حرارة التخزين |
-10 درجة مئوية إلى 80 درجة مئوية |
| استخدام الفرامل |
تم تصميم الفرامل المدمجة لـ |
تثبيت الحمل عند التوقف
. يجب عدم استخدامها للفرملة الديناميكية أو التباطؤ، حيث يمكن أن يتسبب ذلك في تآكل مبكر أو فشل.
معلومات الطلبالبند
التفاصيل
| الموديل |
ECM-B3M-E21310SS1 |
| القدرة |
1.0 كيلو واط (1000 واط) |
| الجهد |
220 فولت تيار متردد |
| الفرامل |
مع فرامل |
| مانع تسرب الزيت |
مع مانع تسرب الزيت |
| العمود |
بلسنة مع فتحة ملولبة |
| المشفر |
مشفر بصري تزايدي 24 بت |
| الإطار |
130 ملم |
| محركات متوافقة |
سلسلة ASDA-B3 |
| أسئلة متكررة |
س: ما هي الميزة الرئيسية للمشفر 24 بت؟ |
ج: توفر دقة 24 بت (16,777,216 نبضة/دورة) دقة موضع استثنائية، مما يتيح تحديد المواقع دون الميكرون وتشغيلًا سلسًا بسرعة منخفضة - وهو أمر بالغ الأهمية للتطبيقات عالية الدقة مثل تصنيع أشباه الموصلات والتشغيل الآلي CNC.
س: هل الفرامل مناسبة لإيقاف حمل متحرك؟
ج: لا، تم تصميم الفرامل لتثبيت الأحمال الثابتة فقط. للفرملة الديناميكية، استخدم وظيفة الفرملة المتجددة لمحرك ASDA-B3.
س: ما هو تصنيف IP لهذا المحرك؟
ج: يحقق المحرك حماية IP65 عند استخدامه مع موصلات مقاومة للماء ومانع تسرب الزيت المدمج، مما يجعله مقاومًا للغبار ورشاشات الماء.
س: أي محرك سيرفو يجب أن أستخدمه مع هذا المحرك؟
ج: تم تصميم المحرك لمحركات سلسلة دلتا ASDA-B3 (ASD-B3-1021-L/M/F/E) للحصول على أداء مثالي والاستفادة الكاملة من الميزات.
س: ما هي التطبيقات التي يناسبها هذا المحرك بشكل أفضل؟
ج: تصميم القصور الذاتي المتوسط مع الفرامل يجعله مثاليًا لتطبيقات المحور الرأسي، وأذرع الروبوتات، وآلات CNC، وأي تطبيق يتطلب تحديد المواقع بدقة مع قدرة التثبيت.
س: هل يتطلب هذا المحرك بطارية منفصلة للاحتفاظ بموضع المشفر؟
ج: لا، لا يتطلب المشفر التزايدي 24 بت دعمًا للبطارية. لتطبيقات المشفر المطلق، ضع في اعتبارك موديل ECM-B3M-E21310RS1.
